B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

稀土上轉換納米晶通過反相膠束法在其表面包覆siO2的同時，共價負載上光敏劑四羧基鋁酞菁(AIC4Pc)。當用980nm近紅外光激發上轉換納米晶時，產生強的紅光發射(650-670 nm)并與光敏劑AIC4Pc的最大吸收相重疊，從而將能量轉移給光敏劑，引發后來的光化學反應可用于光動力和磁共振成像方面，下面重點介紹稀土上轉換納米晶UCNP@SiO2(AIC4Pc)的性質特點。

一、UCNP@SiO2(AIC4Pc)的合成與表征

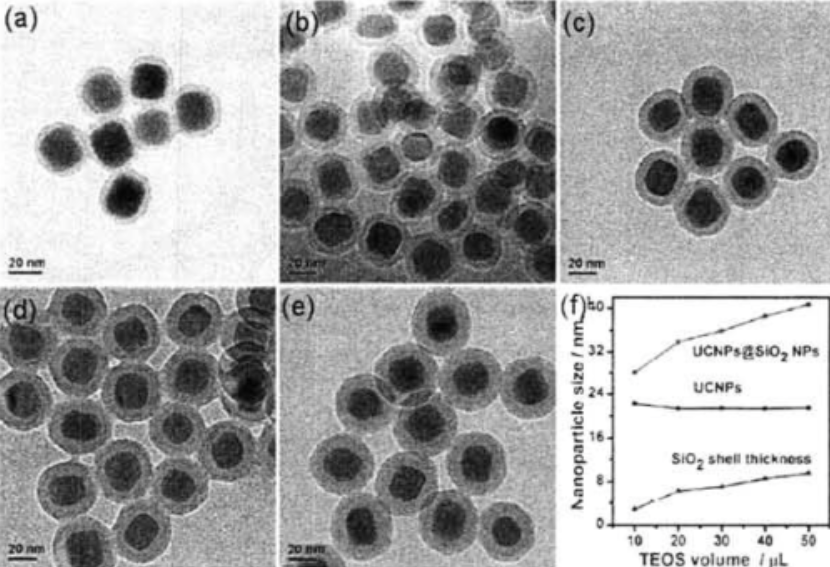

采用反相膠束法在油相的UCNP表面包覆SiO2。為了使光敏劑AIC4Pc能夠共價的結合在UCNP@SiO2的硅殼中，需要用APTES處理AIC4Pc使其硅烷化，然后與TEOS共水解在UCNP表面形成一層厚度可調的SiO2層。合成的UCNP@SiO2(AIC4Pc)具有均一的尺寸，大約為38 nm。并且，SiO2層的厚度可以通過改變TEOS的量來調整，包覆了SiO2的UCNP不影響其晶相，如下圖:其衍射峰位置沒有發生改變，只是強度變弱。

二、UCNP@SiO2(AICaPc)的熒光性質

合成后的UCNP@SiO2(AIC4Pc)在PBS中的圖像表明：呈現光敏劑AIC4Pc的顏色藍色。通過動態光散射測量水合粒徑，其在50 nm處有一個尖銳的峰，這說明該復合納米材料具有很好的水溶性。自由的四羧基鋁酞菁(AlC4Pc)及UCNP@SiO2(AIC4Pc)的紫外可見吸收光譜。自由的AIC4Pc 在680 nm處具有明顯的吸收峰，這說明AIC4Pc 被成功地負載在納米顆粒上。根據AIC4Pc的標準曲線可得AlIC4Pc 在UCNP@SiO2上的負載量為3.3 wt%。UCNP@SiO2在紅光帶的發射譜與UCNP@SiO2(AIC4Pc)的吸收譜具有很好的重合，有利于AlCaPc吸收從UCNP發射的紅光，從而產生光動力學效果。

三、UCNP@SiO2(AIC4Pc)Cells毒性

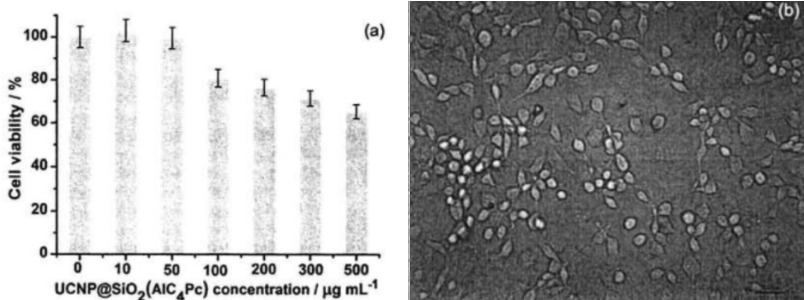

Cells毒性是檢測材料是否可以應用于生物的主要因素，我們選擇常用和有效的MTT法檢測UCNP@SiO2(AIC4Pc)的毒性。將不同濃度的UCNP@SiO2(AIC4Pc)與MEAR細胞分別孵育12小時，然后做MTT分析，當該復合納米材料的濃度≤50 ppm時,Cells顯示較低的毒性。當UCNP@SiO2(AIC4Pc)濃度達到500 ppm,Cells仍保留60%以上的存活率。并且，當100 ppm的UCNP@SiO2(AICaPc)與MEAR細胞孵育24小時后，從Cells形貌上看，仍舊保留正常的狀態。這也進一步證實復合納米材料具有良好的生物兼容性，這將為光動力學提供了必要條件。


瑞禧提供相關科研產品：

稀土修飾UCNPS上轉換納米顆粒
聚丙烯酸(PAA)包覆油溶性的上轉換熒光納米材料
上轉換熒光納米材料
上轉換發光納米粒偶聯光敏劑孟加拉玫瑰紅
上轉換納米復合材料
二氧化硅上轉換納米顆粒
納米金棒修飾稀土上轉換發光材料
金納米棒二聚體修飾上轉換納米顆粒
核殼結構上轉換納米顆粒
NaYF4摻雜上轉換納米顆粒
NaErF4核/NaYbF4殼結構稀土上轉換納米顆粒
近紅外光激發的上轉換核殼微米棒
TiO2二氧化鈦修飾上轉換發光材料
UCNPs稀土摻雜上轉換熒光探針
稀土上轉換納米顆粒表面花菁染料配體
活化脂功能上轉換納米顆粒
水溶性葉酸功能化的上轉換納米粒子
生物素功能上轉換納米顆粒
功能化硅包覆四氧化三鐵納米粒子
