B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

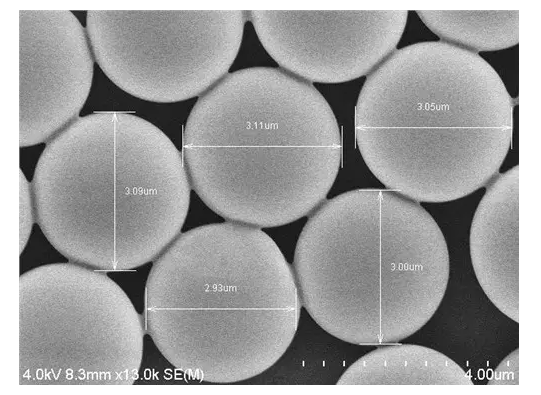

聚苯乙烯樹脂微球的功能化通常是在制備聚苯乙烯樹脂微球母體的過程中加入功能性單體或低聚物同時完成，獲得的改性微球其功能基團通常是分布在微球的內部和表面，下面瑞禧生物小編給大家分享了一種陽離子聚苯乙烯樹脂的制備方法，和小編一起來看！

步驟1、未改性聚苯乙烯樹脂的預處理：稱取一定量的聚苯乙烯樹脂微球，加入二氯甲烷溶脹10-14小時后，依次用四氫呋喃，超純水，無水乙醇和甲醇洗濾2-4次，最后40℃下真空干燥至恒重；

步驟2、聚苯乙烯樹脂的酰基化：稱取步驟1處理過的聚苯乙烯樹脂微球，加入二硫化碳進行溶脹12小時，滴加2-溴-2-甲基丙酰溴，同時分批次緩慢加入三溴化鋁，在30-70℃條件下，冷凝回流反應60-300分鐘，用超純水終止反應，冷卻至室溫后，用甲醇與超純水洗濾3-5次，最后40℃下真空干燥至恒重獲得酰基化的聚苯乙烯樹脂微球；

步驟3、聚苯乙烯樹脂微球的陽離子化改性：取步驟2獲得的酰基化聚苯乙烯樹脂微球，加入二甲基甲酰胺溶脹220～260分鐘，之后依次加入催化劑溴化亞酮、配體五甲基二亞乙基三胺、還原劑抗壞血酸和陽離子單體甲基丙烯酰氧乙基三甲基氯化銨，通氮氣50-70分鐘，最后在密閉的條件下和40-70℃下反應12-24小時，反應結束后，冷卻至室溫；用甲醇和超純水洗濾數次，最后40℃下真空干燥至恒重獲得陽離子化的聚苯乙烯樹脂微球。

相關內容

載銀多孔碳聚苯乙烯微球

聚苯乙烯/超高分子量聚乙烯合金包覆多孔SiO復合微球

POSS-酞菁銅-PS微球復合聚苯乙烯材料

聚苯乙烯微球表面形成鈷金屬有機骨架

含銪聚苯乙烯微球

氯甲基化交聯聚苯乙烯(CMCPS)微球

功能性氯乙酰化聚苯乙烯微球載體(PS-acyl-Cl)

聚N-乙烯基乙酰胺接枝聚苯乙烯(PNVA-g-PSt)微球

氨基化聚苯乙烯(PA)微球

環氧化聚苯乙烯微球

胺化聚苯乙烯微球

籠空狀磺化聚苯乙烯微球
