B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

瑞禧定制聚合物水溶性聚丙烯酸/聚丙烯酸偶聯(lián)氧化石墨烯/PAA-GO仿貝殼珍珠母層狀復(fù)合薄膜

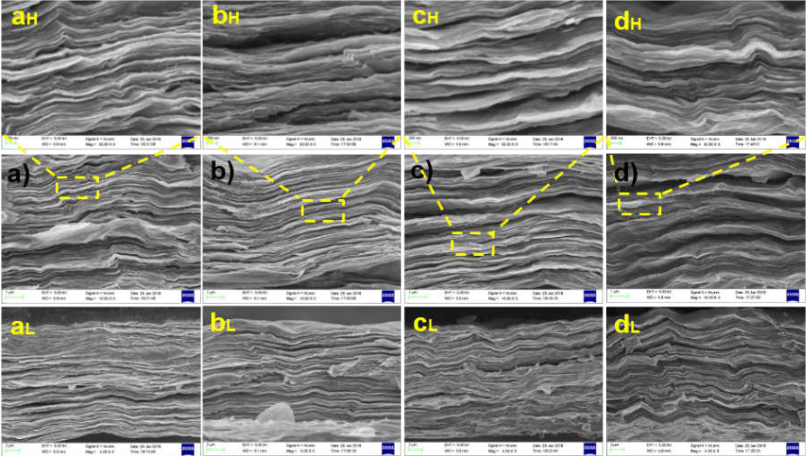

以真空抽濾成膜的方法制備的氧化石墨烯(GO)-聚丙烯酸(PAA)仿貝殼珍珠母層狀復(fù)合薄膜。

制備過(guò)程：

1. 將0.5 g的PAA溶解在50 mL去離子水中攪拌6 h，得到濃度為10 mg/mL的PAA溶液。稱取0.5 g 分散在500 mL 的去離子水中，通過(guò)攪拌、超聲后得到1 mg/mL的GO水分散液。

2. 接著通過(guò)調(diào)節(jié)PAA溶液與GO分散液的體積比，使得GO在GO分散液和PAA溶液的總?cè)芤核假|(zhì)量分?jǐn)?shù)分別為95 wt%、90 wt%、80 wt%、75 wt%和70 wt%，每種濃度下溶液的固含量均為50 mg，在持續(xù)攪拌下得到均勻的含有不同GO質(zhì)量分?jǐn)?shù)的GO-PAA混合溶液。

3. 通過(guò)0.22 um 的微孔FTFE過(guò)濾膜,將GO水分散液和GO與PAA的水溶液進(jìn)行真空抽濾，然后在室溫下干燥，從FTFE濾膜上小心地剝離得到GO薄膜和GO-PAA的仿貝殼珍珠母復(fù)合薄膜,將得到五種不同有機(jī)質(zhì)含量的仿貝殼膜材料。

4. PAA薄膜的制備是將一定體積的10 mg/mL的PAA水溶液倒在表面皿中室溫干燥成膜。

聚丙烯酸聚合物本身帶有正電荷,因其結(jié)構(gòu)的特殊性,可對(duì)一些物質(zhì)進(jìn)行改性，從而得到廣闊的應(yīng)用。

聚丙烯酸聚合物：

苯硼酸-聚丙烯酸高分子  3-氨基苯硼酸(APBA)-PAA

聚丙烯酸-聯(lián)苯酯  PAA-PPA

磷酸酯淀粉-聚丙烯酸酯  SPH-PAA

倍半硅氧烷-氟代聚丙烯酸酯    POSS-FBSA

瓜爾膠-g-聚丙烯酸-腐植酸鈉   GG-g-PAA-HA—Na

聚丙烯酸酯-有機(jī)鋰鹽   PAA-DLSi

聚丙烯酸酯-鄰甲酚環(huán)氧丙烯酸   PAA-JFA

聚丙烯酸-氧化鋁   PAA-Al?O?

聚丙烯酸-丙烯酰胺   PAA-AM

聚丙烯酸-蒙脫土  PAA-MMT

聚丙烯酸-富勒烯C60-PAA

聚丙烯酸酯-3-丙烯酰氧乙基噻吩 PAA-TE

聚丙烯酸-半胱氨酸  PAA-CYs

苝酰亞胺-聚丙烯酸(PDI-PAA)

二氧化硅-聚丙烯酸  SiO2-PAA

石墨烯-聚丙烯酸 C(n)-PAA

電氣石-聚丙烯酸  TL-PAA

聚丙烯酸-丙烯酰胺  PAA-AM

膽固醇-聚丙烯酸  PAA-dyn-CHS

聚丙烯酸-咔唑   PAA-MACZ

聚(偏氯乙烯-丙烯酸甲酯)-b-聚丙烯酸丁酯  P(VDC-co-MA)-b-PBA

聚丙烯酸-聚γ-芐基-L-谷氨酸酯 PAA-PBLG

聚丙烯酸-b-聚4-乙烯基吡啶  PAA-P4VP

聚丙烯酸-辛基酚聚氧乙烯醚  PAA-g-C8PhEO10Ac

聚丙烯酸-b-聚甲基丙烯酸 N,N-二甲氨基乙酯 PAA-b-PDMAEMA

聚丙烯酸-聚氨酯-丁烯醛  P(AA-PU-CA)

聚(2-甲基-2-噁唑啉)-聚丙烯酸  PMOXA-PAA

聚環(huán)氧琥珀酸-聚丙烯酸 PESA-g-PAA

聚偏氟乙烯-六氟丙烯-聚丙烯酸PVDF-HFP-PAA

共聚物聚苯硫醚-聚丙烯酸  PPS-PAA

共聚物聚丙烯-聚丙烯酸  PP-PAA

聚乙烯醇-聚丙烯酸-腐植酸鈉  PVA-PAA-SH

聚丙烯酸-b-聚丙烯酸甲酯   PAA-b-PMA

聚丙烯酸-b- 聚丙烯酸丁酯   PAA-b-PBA

21臂星形β-環(huán)糊精-聚苯乙烯-聚丙烯酸 β-CD-g-21(PS-b-PAA)

聚丙烯酸-b-聚丙烯酰胺基偶氮苯        PAA-b-PAAAB

(4-乙烯基芐基乙二醇單甲醚)-b-聚丙烯酸   PMnEOS-b-PAA

聚丙烯酸叔丁酯-b-聚去氫樅酸丙烯酸乙二醇酯 PtBA-b-PDHAAGE

雙親性嵌段共聚物聚苯乙烯-b聚(苯乙烯-alt-馬來(lái)酸酐)-b-聚丙烯酸(PSt-b-P(St-alt-MA)-b-PAA)

聚丙烯酸-b-聚丙烯酸六氟丁酯 PAA-b-PHFBA

 丙烯酸β-羥基丙酯共聚物-聚丙烯酸  P(NVP-co-β-HPA)-PAA

溫馨提示：用于科研，不可用于人體。瑞禧生物小編RL2022.9
