400-115-0588
在線咨詢產品分類
快速訂購
31952518
- 029-86354885
- 18392009562
sales@xarxbio.com
首頁 > 資料專欄
聚苯乙烯(ps)具有較高的機械強度，優異的熱穩定性、尺寸穩定性和抗濕性。ps的介電損耗較低，而利用c-f鍵鍵能大，極化率低，是實現低介電常數有效的方法。據此有學者嘗試合成一種低介電常數的cf3-ppfpa-ps微球復合聚苯乙烯材料。

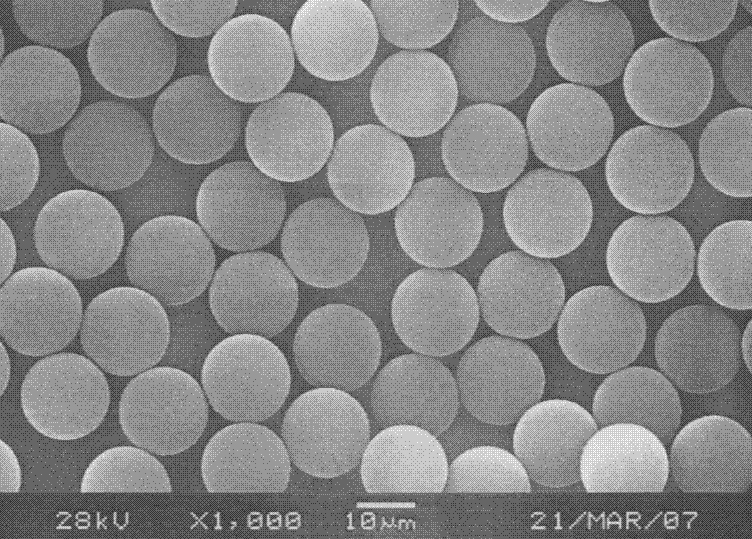

下面瑞禧生物小編整理了cf3-ppfpa-ps微球復合聚苯乙烯微球的制備方法，包括以下步驟：
步驟s1，合成氯甲基化聚丙烯酸五氟苯酚酯-聚苯乙烯微球(ppfpa-ps微球-ch2cl)的合成：
在室溫下，將2g聚乙烯吡咯烷酮和150ml乙醇加入到三口瓶中，反應瓶配上回流冷凝管、機械攪拌器和溫度計，向三口瓶中依次加入7.3g苯乙烯單體，2g4-氯甲基苯乙烯，0.5g烯丙基五氟苯，0.2g二乙烯基苯，將整個體系抽真空充氮氣，并迅速升溫至80℃，整個體系于氮氣保護下攪拌反應12h，反應完畢后，離心收集產物，并用乙醇洗滌，于40℃下真空干燥，得到ppfpa-ps微球-ch2cl；
步驟s2，β-二酮化三氟甲基苯甲酰的合成：
向裝有回流冷凝管和干燥管的四口燒瓶中加入4g平均粒徑100nm的碳酸鉀、200ml無水乙醇、594-三氟甲基苯甲酰氯和2.5g乙酰丙酮，在機械攪拌下加熱到60℃反應8h，將反應液傾入蒸餾水中，加入氯化鈉攪拌，用二氯甲烷萃取，分液，用無水硫酸鈉干燥，硅膠炒
樣，柱層析分離(洗脫液：石油醚/乙醚＝3/1)，得到β-二酮化三氟甲基苯甲酰；
步驟s3，表面包覆有三氟甲基基團的聚丙烯酸五氟苯酚酯-聚苯乙烯微球(cf3-ppfpa-ps微球)的合成：
將9gppfpa-ps微球-ch2cl，6gβ-二酮化三氟甲基苯甲酰加入50mldmf中，攪拌下加入8g平均粒徑100nm的碳酸鉀，體系抽真空充氮氣，并加熱到60℃，于回流狀態下攪拌反應12h，將反應液傾入蒸餾水中，加入氯化鈉攪拌，用二氯甲烷萃取，分液，用無水硫酸鈉干燥，硅膠炒樣，柱層析分離(洗脫液：石油醚/乙醚＝3/1)，蒸餾得到cf3-ppfpa-ps微球；
步驟s4，cf3-ppfpa-ps微球復合聚苯乙烯材料的合成：
取4gcf3-ppfpa-ps微球和50g苯乙烯單體分散在100ml甲苯溶液中，在冰浴下超聲處理0.5h，將混合液轉移至三口燒瓶中，加入2g偶氮異二丁腈aibn，將整個體系抽真空充氮氣，于80℃反應6h，反應結束，離心、用甲苯洗滌、80℃真空干燥12h，置于模具中，利用平板硫化機對其進行模壓成型，加工溫度為175℃，壓力為10m pa，熱壓2h后，將模具轉移至冷壓機中，對其進行冷卻成型，待模具完全冷卻后，將樣品進行脫模處理，得到cf3-ppfpa-ps微球復合聚苯乙烯材料。
相關內容
環糊精修飾聚苯乙烯微球
β-環糊精修飾單分散聚苯乙烯微球
聚苯乙烯單孔微球β-環糊精聚異丙基丙烯酰胺
β-環糊精/碳酸鈣/聚氨酯/聚苯乙烯磺酸鈉(β-CD/CaCO3/PUA/PSS)雜化微球
亞微米聚苯乙烯微球乳化劑β-環糊精
藻紅蛋白標記聚苯乙烯微球
苯乙烯微球載絲素蛋白
牛血清蛋白表面修飾聚苯乙烯微球
牛血清白蛋白(BSA)聚苯乙烯(PS)納米微球PS/BSA
聚乙烯基吡啶陽離子功能化聚苯乙烯微球
| 序號 | 新聞標題 | 瀏覽次數 | 作者 | 發布時間 |
|---|---|---|---|---|
| 1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid，6537-80-0的制備過程 | 745 | 瑞禧生物 | 2023-03-30 |
| 2 | 活性氧ROS小分子Dapsone，cas:80-08-0，氨苯砜的制備過程-瑞禧科研 | 663 | 瑞禧生物 | 2023-03-30 |
| 3 | HBPS-N3，Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 | 773 | 瑞禧生物 | 2023-03-17 |
| 4 | l-PS-PhN3，Azide疊氮Azido偶聯線性聚苯乙烯雙鏈的制備過程 | 719 | 瑞禧生物 | 2023-03-17 |
| 5 | N3-PS-N3，Azido-PS-Azido/Azide，雙疊氮官能團修飾聚苯乙烯的制備方法 | 678 | 瑞禧生物 | 2023-03-17 |
| 6 | PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 | 849 | 瑞禧生物 | 2023-03-17 |
| 7 | Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 | 693 | 瑞禧生物 | 2023-03-14 |
庫存查詢
