B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

碳基負(fù)載的鐵單原子催化劑（Fe SAC）是質(zhì)子交換膜燃料電池的非鉑催化劑，其催化性能很大程度上依賴于催化劑中活性位點的數(shù)量和利用率，很多催化劑面臨活性位點數(shù)量低和利用率低的雙重挑戰(zhàn)。因此，以具有三維立方孔道結(jié)構(gòu)和超高比表面積的金屬有機框架材料(MOF-5)為前驅(qū)體，合成鐵單原子催化劑Fe SAC-MOF-5，進而提高活性位點利用率。

首先，C-MOF-5超高的比表面積（2751 m2g-1）為活性位點FeNx提供了足夠的容納空間，使得Fe SAC-MOF-5催化劑中Fe含量高達(dá)2.35%。其次，C-MOF-5中豐富的介孔使得其具有高外比表面積（1651 m2g-1），有助于充分暴露催化劑中FeNx位點，大大提高了活性位點的利用率。

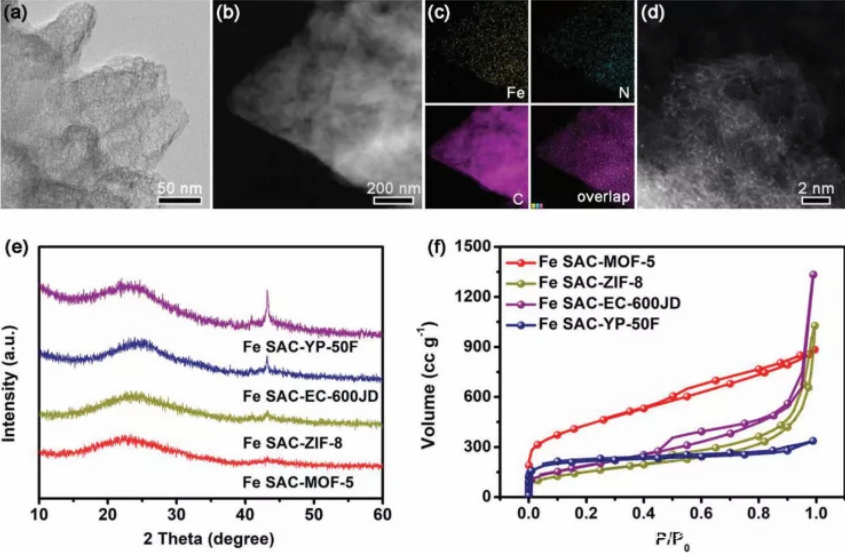

先將具有三維孔道結(jié)構(gòu)的金屬有機框架材料(MOF-5)在氮氣氣氛下經(jīng)1100 ℃高溫煅燒，可得多孔碳載體C-MOF-5，再將Fe(II)-鄰菲羅啉絡(luò)合物（Fe(phen)32+）均勻地吸附在碳載體的內(nèi)外表面。經(jīng)冷凍干燥和二次熱解之后，制備了Fe SAC-MOF-5。如上圖所示：Fe SAC-MOF-5保持了C-MOF-5的形貌和孔結(jié)構(gòu)，通過球差電鏡可觀測到，F(xiàn)e原子在碳載體上呈現(xiàn)原子級高密度分布，ICP測試結(jié)果表明，F(xiàn)e SAC-MOF-5中Fe含量高達(dá)2.35%。

在Fe SAC-MOF-5中未發(fā)現(xiàn)與鐵顆粒或化合物相關(guān)的衍射峰，表明超高比表面積碳載體能夠在高溫煅燒過程中發(fā)生團聚。擴展X射線吸收精細(xì)結(jié)構(gòu)(EXAFS)和小波變換的EXAFS結(jié)果均表明Fe SAC-MOF-5具有類卟啉結(jié)構(gòu)，在Fe SAC-MOF-5中，鐵單原子以FeNx的形式存在，每個鐵原子周圍配位4個N原子。

鐵單原子催化劑在酸性電解液中可高效驅(qū)動ORR，并在PEMFC中具有很大應(yīng)用潛力，峰值能量密度可達(dá)0.84 W cm-2。可以提高ORR催化劑活性位點數(shù)量和利用率，為更多具有超高比表面積的MOF前驅(qū)體衍生的金屬單原子催化劑做鋪墊。


相關(guān)科研產(chǎn)品：

Bulk-Al-PMOF催化劑
(綠色)鈣基MOF異相催化劑
Pt-MOF(La)RGO催化劑
Au-Co-MOF-74催化劑
功能化M-IRPA-MOF負(fù)載型催化劑
鐵酸鋅-Bi-MOF-單寧酸復(fù)合可見光催化劑
Cu3(BTC)2-MOF 均苯三甲酸合銅金屬催化劑
CoFe2O4-SiO2-IRMOF-3磁性金屬有機骨架催化劑
CoFe2O4-SiO2-MOF-5磁性金屬有機骨架催化劑
CoFe2O4-SiO2-Cu-BTC磁性金屬有機骨架催化劑
Pd-Zn-MOF-74復(fù)合催化劑
GO-MOF(Al)負(fù)載鈀鉍磷合金納米催化劑
Pd-Au-Mn(Ⅱ)-MOF復(fù)合催化劑
Cd-MOF光催化劑
Pd-Tm-MOF催化劑
Ru-B-MOF催化劑
MOF-(BUT-8(Cr)a)高密度磺酸化的金屬催化劑
CuBr2-Zr-MOF催化劑
Ni(BDC)-MOF催化劑
Cu(BTC)-MOF催化劑
MOF-MOF納米纖維復(fù)合催化劑
Cu-MOF納米催化劑
Ca-MOF納米復(fù)合催化劑
鎳基MOFs衍生碳納米材料負(fù)載三氟甲磺酸催化劑
氫鍵-TiO2納米管MOF復(fù)合光催化劑
HPAs-Co-MOFs催化劑
