B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

多聚物包裹的氧化鐵顆粒，包括超順磁性氧化鐵( SPIO)和超小超順磁性氧化鐵(USPIO)降低了聚集的問題，并應用于MRI造影劑方向，通過葡聚糖及其衍生物保證了穩定性。多聚物包裹后明顯增大了其直徑，因此會限制它們的組織分布、穿透力和代謝清除。

多聚物包裹的納米顆粒的生物學分布主要取決于其直徑和表面的化學物質。較大的多聚物包裹的SPIO顆粒(50nm)，而較小的顆粒(30nm)多用于lymph gland成像。在表面化學物質方面，疏水性表面可增強組織對顆粒的攝取，相反，親水性包裹層或表面物質可影響顆粒在循環中停留的時間和進入間質空間的可能。所以采用高分子模板共沉淀法制備具有超小超順磁性氧化鐵納米顆粒水溶液的方法為：

USPIO的制備將鐵鹽溶解于2M的氯化氫溶液內，分別得到1M的六水合氯化鐵(FeCl-6H2O含量大于99%)和2M的四水合氯化亞鐵(FeCI-4H2O含量大于99%)。取10ml 1M 的FeCl3和25ml 2M的FeCl2以及聚乳酸(PLA) 聚合物水溶液，置于小燒瓶中混合。攪動溶液，緩慢加入21ml 25% (w/w)的N (CH)。0H溶液，至PH達13為止。持續攪動溶液20min。見溶液顏色為綠色或棕綠色時，繼續攪拌同時給予外加磁場并加熱，直至溶液顏色為酒紅色。10000 轉/分離心10分鐘，持續透析24小時，最后得到澄清的酒紅色溶液。

然后進行體外磁共振掃描并測定信號強度。根據不同的Fe與PLA比值將制成的USPIO溶液分為不同配方組共三組，每種試劑均按2mgFe/Kg等比稀釋。生理鹽水和Gd-DTPA (1; 200) 為對照。每組重復8次。采用Siemens1。5T超導型磁共振掃描儀，頭線圈，將每組試劑并行排列。于水模內，完成TW1、T2WI序列掃描。根據其磁共振成像后的信號特點選擇符合條件的配方溶液進行下一步測試。根據USPIO不同的水合直徑將其分為五組，每種試劑均按2mgFe/Kg等比稀釋。生理鹽水和Gd-DTPA為對照。磁共振掃描參數同上。為達到對圖像的量化分析，在同一層面中測量試劑及對照組的信號強度。

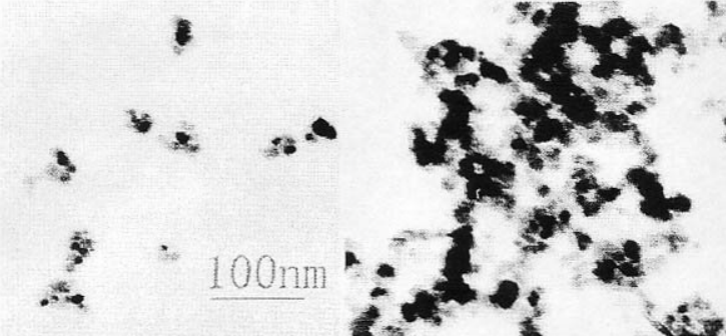

結果顯示，應用高分子模板共沉淀法原理，由氯化鐵、氯化亞鐵、聚乳酸加堿后可合成顆粒核心直徑約為5rm左右的四氧化三鐵納米顆粒。透射電鏡下可見顆粒在水溶液中分布狀態良好。按應用濃度稀釋后的四氧化三鐵水溶液在體外進行磁共振掃描及信號強度測定證實，此納米顆粒能縮短周圍組織的T弛豫時間。

相關科研產品：

Au/Fe3O4納米復合粒子
納米金修飾四氧化三鐵
Fe3O4修飾聚苯乙烯-b-聚2-乙烯基吡啶(PS-b-P2VP)
β-環糊精修飾的Fe3O4磁性納米復合物
HP-β-CD/Fe3O4磁性納米復合物
SBE-β-CD/Fe3O4磁性納米復合物
生物素修飾的Fe3O4磁性納米顆粒(Biotin@Fe3O4)
綠色熒光素標記的Fe3O4磁性納米顆粒(FITC@Fe3O4)
定制樹狀大分子納米金包裹超小四氧化三鐵Fe3O4納米顆粒
介孔四氧化三鐵納米顆粒負載紫杉醇
PAA聚丙烯酸包裹磁性Fe3O4納米顆粒
氟碳鏈修飾的Fe3O4磁性納米顆粒
葡聚糖修飾的Fe3O4磁性納米顆粒
半乳糖包裹的Fe3O4磁性納米顆粒
親油性的納米四氧化三鐵顆粒
Fe3O4交聯聚苯胺納米顆粒修飾
表面巰基化修飾的磁性Fe3O4納米粒子
透明質酸靶向四氧化三鐵納米顆粒
聚苯乙烯包Fe3O4磁性微球
疊氮修飾的Fe3O4磁性納米顆粒
配位鍵修飾的功能性納米顆粒
