B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

納米材料由于較多地受到量子尺寸效應、小尺寸效應和表面與界面效應的影響，往往在磁、熱、光、電等方面表現出獨特的性能。四氧化三鐵(Fe204 )納米粒子是-種新型納米材料，應用于納米科技、磁記憶材料、核磁共振造影劑等方面。

采用不同方法制備具有特定性能的四氧化三鐵鈉米粒子并對其改性，這就是瑞禧生物小編今天要給大家分享的內容：表面修飾樹枝狀高分子的超順磁性四氧化三鐵納米粒子的制備方法。

(1):熱分解法合成超順磁性四氧化三鐵納米粒子;1.0-6.0g重量份乙酰丙酮鐵,2.0-16.0g重量份油酸,2. 0-16.0g重量份油胺和100 200ml二苯醚，混合攪拌均勻,氮氣保護下于100-250℃反應3-5h后,生成粒徑為6-10nm的超順磁性四氧化三鐵納米粒子;

(2):對超順磁性四氧化三鐵納米粒子進行表面處理;將步驟(1)所得超順磁性Fe_0,納米粒子反復用乙醇或甲醇洗滌,離心分離，干燥后得到超順磁性四氧化三鐵納米粒子;

(3):對超順磁性四氧化三鐵納米粒子進行表面修飾;

將0.1-0.6g重量份四氧化三鐵納米粒子溶于10-20mlDMF溶劑中,然后加入由0.5-2.0g重量份帶羧基的樹枝狀高分子的甲醇溶液20-30ml和10 -20ml鄰二氯苯,氮氣保護，于60-90℃下攪拌反應30-50h后，自然冷卻到室溫,用磁鐵分離,得到的黑色固體用甲醇溶解后離心收集,真空F燥,得到表面修飾樹枝狀高分子的超順磁性四氧化三鐵納米粒子。

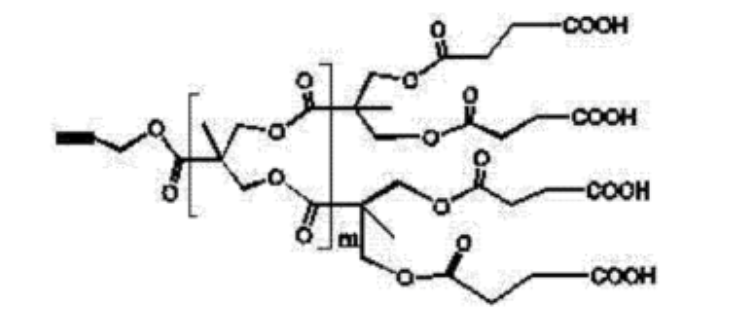

樹枝狀高分子具有高度支化、帶有多功能團的和具有良好溶解性的一類高分子,聚酰胺-胺(PAMAM)樹枝狀高分子,如下圖所示：帶羧基的聚酯(Polyester) 樹枝狀高分子;


制備出來的超順磁性四氧化三鐵納米粒子,然后與帶羧基的樹枝狀高分子反應，進行表面修飾,形成表面修飾樹枝狀高分子的超順磁性四氧化三鐵納米粒子:其粒徑為6- 10nm。其制備產物在有機極性溶劑中具有良好的溶解性和穩定性?？梢詽M足不同用途的需要。

相關科研產品：

功能化硅包覆四氧化三鐵納米粒子
聚合物接枝改性四氧化三鐵納米粒子
介孔硅包覆稀土上轉換負載光敏劑
巰基修飾二氧化硅包裹稀土上轉換顆粒
上轉換納米材料NaYF4:Yb,Er
介孔空心氧化鈰稀土上轉換發光納米材料（Ce-UCNPs）
帶正電荷稀土摻雜上轉換納米顆粒
PVP聚乙烯吡咯烷烔包覆稀土上轉換顆粒
聚丙烯酸PAA修飾稀土上轉換納米顆粒
UCNP-Fe3O4四氧化三鐵稀土上轉換復合物
BSA-Gd修飾稀土上轉換納米顆粒
ZnO氧化鋅包裹上轉換納米顆粒
二氧化鈦TiO2修飾上轉換納米顆粒
摻雜Gd的上轉換發光納米晶
稀土摻雜TiO2納米材料
FA葉酸修飾的黑磷片(BPS)納米材料
聚乙二醇稀土上轉換納米顆粒mPEG-UCNPs
葉酸水溶性稀土摻雜上轉換納米材料
親和素修飾上轉換納米顆粒
鏈霉親和素修飾上轉換發光顆粒SA@UCNPs
