B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

產(chǎn)品分類
快速訂購
31952518
  • 029-86354885
  • 18392009562
首頁 > 資料專欄

PAA-LM/rGO水凝膠的制備及其自愈能力

時(shí)間:2020-12-31 14:13:36       瀏覽:1377

西安瑞禧生物科技有限公司可供應(yīng)多種水凝膠系列產(chǎn)品,如明膠水凝膠、溫水凝膠、多糖水凝膠、透明質(zhì)酸水凝膠、葡聚糖水凝膠、共聚物水凝膠等,以及定制合成智能型、環(huán)境響應(yīng)型、水凝膠載藥型、生物水凝膠等。

超分子聚丙烯酸-LM/還原氧化石墨烯(PAA-LM/rGO)水凝膠設(shè)計(jì),以丙烯酸(AA)用作反應(yīng)性單體。此外,它還會產(chǎn)生酸性環(huán)境,這是由–COOH電離產(chǎn)生的。

基于此條件,Ga LM觸發(fā)氧化石墨烯(GO)的脫氧反應(yīng)以形成rGO,從而形成LM/rGO雜化物的電子導(dǎo)電網(wǎng)絡(luò)。同時(shí),Ga LM在過硫酸銨(APS)的存在下引發(fā)PAA的聚合。

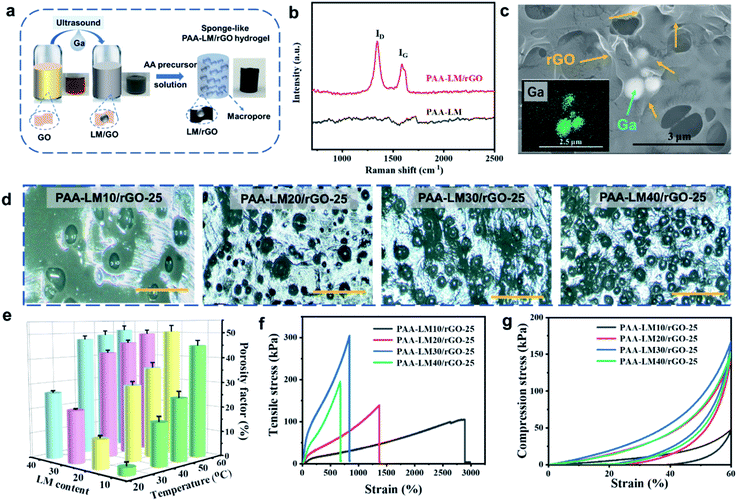

PAA-LM/rGO水凝膠的制備

通過超聲制備LM/GO的水懸浮液。隨后,將制備好的懸浮液與AA前體溶液均勻混合,形成PAA-LM/rGO水凝膠。在此凝膠化過程中,同時(shí)形成了三個(gè)主要結(jié)構(gòu),分別是(1)離子導(dǎo)電超分子PAA-水凝膠網(wǎng)絡(luò),(2)電子導(dǎo)電LM/rGO雜化網(wǎng)絡(luò)和(3)水凝膠內(nèi)部的海綿狀大孔結(jié)構(gòu)。



PAA–LM/rGO水凝膠的自愈特性

由于復(fù)雜的應(yīng)用環(huán)境,柔性電子產(chǎn)品的物理損壞是不可避免的。因此,迫切需要材料的自我修復(fù)。與需要額外刺激(例如高溫)的傳統(tǒng)自我修復(fù)材料不同,所獲得的PAA-LM/rGO水凝膠在室溫下顯示出自主的自我修復(fù)行為,而沒有任何刺激。

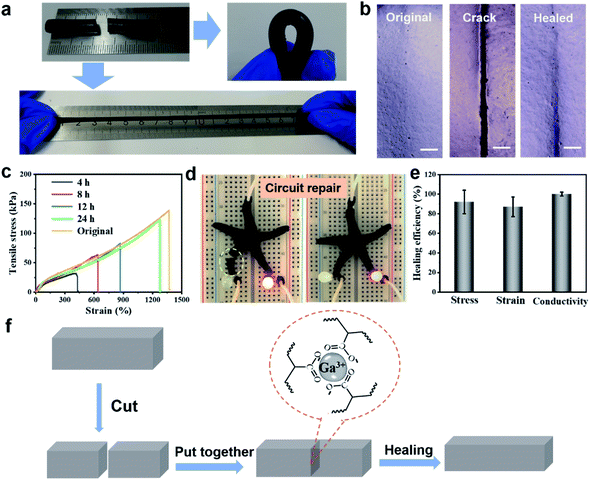

為了研究其自愈能力,將典型的水凝膠切成兩半,然后進(jìn)行接觸。使兩個(gè)斷裂的水凝膠彼此接觸,并且在自修復(fù)過程之后,已修復(fù)的水凝膠顯示出顯著的可拉伸性和可彎曲性。顯然,在室溫下24小時(shí)后,沒有外部刺激,代表性水凝膠上的裂紋幾乎消失了。由于自愈過程的時(shí)間依賴性,隨著時(shí)間的增加,自愈后的水凝膠的拉伸性能逐漸提高。

同時(shí),當(dāng)將典型的PAA–LM20/rGO-25水凝膠用作電路中的導(dǎo)體時(shí),由于其電子/離子導(dǎo)電性,也可以恢復(fù)損壞的電路,表明其具有電自修復(fù)性能。根據(jù)機(jī)械自愈效率(分別由斷裂伸長率和斷裂強(qiáng)度計(jì)算得出的分別約為87%和92%)和電自愈效率(100%),得到的PAA-LM20/rGO-水凝膠保持原始樣品的相對稠度,表明所得復(fù)合水凝膠極耐物理損傷。自我修復(fù)機(jī)制主要基于水凝膠中的超分子相互作用。





由于PAA的–COO-Ga3+之間存在離子互連,因此可以修復(fù)斷面中的缺陷。在該系統(tǒng)中,Ga和H+之間的反應(yīng)后產(chǎn)生的Ga3+離子是離子傳導(dǎo)的載體,并賦予PAA-LM/rGO水凝膠自愈特性。



文章石墨烯水凝膠關(guān)鍵詞定制:

氧化石墨烯水凝膠

氮摻雜石墨烯水凝膠

聚丙烯酰胺/氧化石墨烯水凝膠

α-Fe2O3/還原氧化石墨烯水凝膠

氧化錫/石墨烯水凝膠

魯米諾/溴化銀/三維石墨烯水凝膠

碳化鈦/氮雜石墨烯水凝膠

三維多孔氮摻雜石墨烯水凝膠

聚乙烯醇/海藻酸鈉/氧化石墨烯復(fù)合水凝膠

功能化石墨烯水凝膠

鑭摻雜石墨烯水凝膠

干酪素/氧化石墨烯水凝膠(CA/GO)

聚烯丙基苯甲酰胺石墨烯水凝膠

殼聚糖聚多巴胺石墨烯水凝膠

半金屬材料Te納米線/石墨烯水凝膠

磁響應(yīng)氧化石墨烯水凝膠

季銨化石墨烯水凝膠

雜原子摻雜石墨烯水凝膠

三維三元摻雜中空氧化石墨烯水凝膠

大米狀TiO2/石墨烯水凝膠

氮氟雙摻雜多孔石墨烯水凝膠

硫化銀量子點(diǎn)石墨烯水凝膠

植酸鹽修飾石墨烯水凝膠

三維鉆孔石墨烯水凝膠

磁性改性氧化石墨烯水凝膠

改性銳鈦二氧化鈦納米管石墨烯水凝膠

金屬納米顆粒負(fù)載石墨烯水凝膠

甲殼素/氧化石墨烯水凝膠

三維絨球狀MnO2/石墨烯水凝膠

(N-異丙基丙稀酰胺)/氧化石墨烯水凝膠

序號 新聞標(biāo)題 瀏覽次數(shù) 作者 發(fā)布時(shí)間
1 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 741 瑞禧生物 2023-03-30
2 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 659 瑞禧生物 2023-03-30
3 HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 769 瑞禧生物 2023-03-17
4 l-PS-PhN3,Azide疊氮Azido偶聯(lián)線性聚苯乙烯雙鏈的制備過程 716 瑞禧生物 2023-03-17
5 N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團(tuán)修飾聚苯乙烯的制備方法 674 瑞禧生物 2023-03-17
6 PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 847 瑞禧生物 2023-03-17
7 Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 689 瑞禧生物 2023-03-14
合作品牌
?
庫存查詢
