- 029-86354885
- 18392009562
西安瑞禧生物科技有限公司可供應(yīng)多種水凝膠系列產(chǎn)品,如明膠水凝膠、溫水凝膠、多糖水凝膠、透明質(zhì)酸水凝膠、葡聚糖水凝膠、共聚物水凝膠等,以及定制合成智能型、環(huán)境響應(yīng)型、水凝膠載藥型、生物水凝膠等。
水凝膠是組織工程領(lǐng)域中最有潛力的高分子生物材料之一,可用于輸送有助于組織再生的細胞、生長因子、肽序列和藥物。
透明質(zhì)酸HA是中樞神經(jīng)系統(tǒng)細胞外基質(zhì)的主要成分,可以與糖聚蛋白結(jié)合,進一步與肌腱蛋白結(jié)合,從而使HA水凝膠成為受損中樞神經(jīng)系統(tǒng)中基礎(chǔ)的結(jié)構(gòu)框架。
有團隊設(shè)計研發(fā)一種可注射的HA水凝膠系統(tǒng),該系統(tǒng)摻入了HPA(丙烯酸羥丙酯)和DA(多巴胺)來改善細胞摻入和組織附著以及神經(jīng)保護作用。

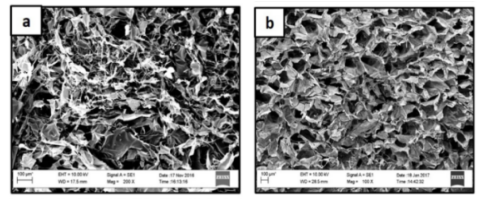

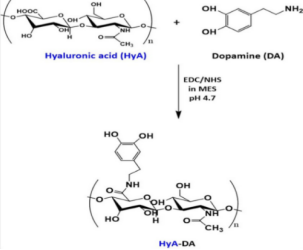

研究通過兩步EDC/NHS介導(dǎo)的酰胺合成反應(yīng)完成了HA-DA-HPA的合成。HA-DA-HPA分子上的酚基團在HRP介導(dǎo)下發(fā)生氧化偶聯(lián)反應(yīng)(H2O2作氧化劑)形成水凝膠,該水凝膠的儲能模量范圍為~100 Pa to ~20 000 Pa,與天然軟組織相近(人腦灰質(zhì)和白質(zhì)儲能模量為31000Pa)。隨著HA-DA-HPA分子濃度的增加,交聯(lián)密度增加,進而水凝膠的儲能模量也會增加,然而儲能模量小于500 Pa時,該水凝膠在體外容易發(fā)生降解,因此,僅當(dāng)濃度高于1.5 w/v%時合成的水凝膠可用于體外細胞培養(yǎng)。
隨著HA-DA-HPA分子和HRP濃度的增加,成膠時間在逐漸漸少,而H2O2濃度-成膠時間則表現(xiàn)出折線型依賴關(guān)系。與0.25μmol ml-1相比,0.15 μmol ml-1 H2O2濃度的水凝膠的凝膠化時間更長,這是因為在較低的氧化劑濃度下產(chǎn)生的自由基數(shù)量較少,從而延遲了交聯(lián)反應(yīng)。從0.25 μmol ml-1到1.0μmol ml-1,由于過剩的H2O2導(dǎo)致HRP失活,所以膠凝時間增加。
后評定H2O2濃度對于hMSCs活性的影響,結(jié)果表明,0.5 μmol ml?1的水凝膠是細胞維持活性的最高濃度,H2O2濃度在低于0.5μmol ml?1的范圍內(nèi)細胞活性與TCP培養(yǎng)基對照組的水平相當(dāng)。相比于hMSCs來說,人類誘導(dǎo)多功能干細胞的神經(jīng)干細胞在神經(jīng)再生方面更具潛能,因此研究人員也進一步探究了該細胞在HA-DA-HPA水凝膠上培養(yǎng)時的存活情況。遺憾的是,與對照組相比,水凝膠培養(yǎng)基中的細胞活性明顯更低,這可能由于此類細胞對于其培養(yǎng)環(huán)境更加敏感。
透明質(zhì)酸水凝膠系列定制:
氧化透明質(zhì)酸水凝膠
明膠透明質(zhì)酸鈉水凝膠
改性透明質(zhì)酸/海藻酸鈉復(fù)合水凝膠
負載DA的明膠水凝膠
光交聯(lián)透明質(zhì)酸水凝膠
光交聯(lián)魚膠原蛋白肽-透明質(zhì)酸水凝膠
接枝Nogo-A受體(NgR)的抗體和多聚賴氨酸(PLL)的透明質(zhì)酸(HA)水凝膠
普魯蘭多糖-透明質(zhì)酸水凝膠
硫酸軟骨素鎂透明質(zhì)酸水凝膠
MMp多肽交聯(lián)磺化接枝甲基丙烯酸透明質(zhì)酸水凝膠
原位交聯(lián)透明質(zhì)酸水凝膠
整合KGN的殼聚糖-透明質(zhì)酸水凝膠
接枝NgR抗體的透明質(zhì)酸水凝膠
緩釋血管內(nèi)皮生長因子的透明質(zhì)酸水凝膠
辣根過氧化物酶催化交聯(lián)的透明質(zhì)酸水凝膠
VE-cad-Fc功能化透明質(zhì)酸水凝膠
人血管內(nèi)皮鈣黏素融合蛋白(VE-cad-Fc)功能化透明質(zhì)酸水凝膠
紫外光固化透明質(zhì)酸水凝膠
葡聚糖透明質(zhì)酸水凝膠
絲素蛋白酪胺改性透明質(zhì)酸水凝膠
載肝素/多聚賴氨酸納米粒子透明質(zhì)酸水凝膠
鈣粘蛋白多肽修飾的透明質(zhì)酸水凝膠
瓊脂糖/明膠/透明質(zhì)酸水凝膠
二縮水甘油醚共價交聯(lián)透明質(zhì)酸水凝膠
緩釋BDNF的透明質(zhì)酸水凝膠
魚膠原蛋白肽-透明質(zhì)酸水凝膠
鄰苯二酚修飾的透明質(zhì)酸水凝膠
負載納米藥物的丙烯酸酯化透明質(zhì)酸水凝膠
多重響應(yīng)性聚合物納米膠囊和納米復(fù)合透明質(zhì)酸水凝膠
序號 | 新聞標題 | 瀏覽次數(shù) | 作者 | 發(fā)布時間 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 | 741 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 | 659 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 | 769 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide疊氮Azido偶聯(lián)線性聚苯乙烯雙鏈的制備過程 | 716 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團修飾聚苯乙烯的制備方法 | 674 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 | 847 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 | 689 | 瑞禧生物 | 2023-03-14 |
