B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

西安瑞禧生物科技有限公司提供各種石墨烯、鈣鈦礦、量子點、納米顆粒、空穴傳輸材料、納米晶、半導(dǎo)體聚合物、超分子材料、過渡金屬配合物、化學(xué)試劑、化學(xué)原料藥等一系列產(chǎn)品。

石墨烯量子點(GQDs)與石墨烯相比，GQDs具有更強(qiáng)的量子限域效應(yīng)和邊界效應(yīng)，且毒性小、水溶性好、熒光性質(zhì)穩(wěn)定以及生物相容性好等。在不同波長的光激發(fā)下，由于其粒徑大小或表面官能團(tuán)的差別，GQDs可發(fā)射出不同波長的熒光，比如紫光、藍(lán)光、綠光、黃光和紅光等。

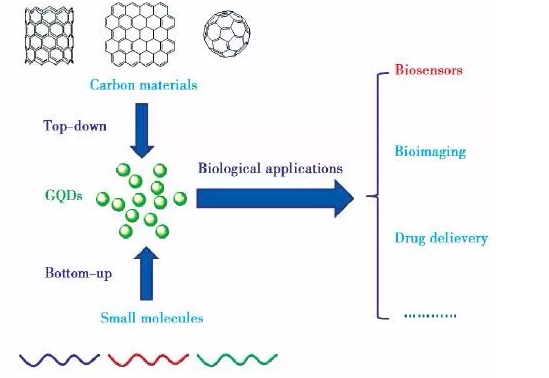

1. GQDs的制備方法較多，主要可以分為兩大類：自上而下法(Top-down)和自下而上法(Bottom-up)，下文主要介紹自下而上法(Bottom-up)。

自下而上法(Bottom-up)

自下而上法是以有機(jī)小分子為前驅(qū)體，通過化學(xué)反應(yīng)逐步合成尺寸較大的GQDs。方法包括：

可控合成法：可精確調(diào)節(jié)GQDs分子結(jié)構(gòu)、形狀尺寸，但步驟繁瑣過程復(fù)雜。

碳化法：簡單方便，但無法精確地控制GQDs的結(jié)構(gòu)尺寸。

1、可控合成法

特點：能夠精確地控制GQDs 的分子結(jié)構(gòu)和尺寸。

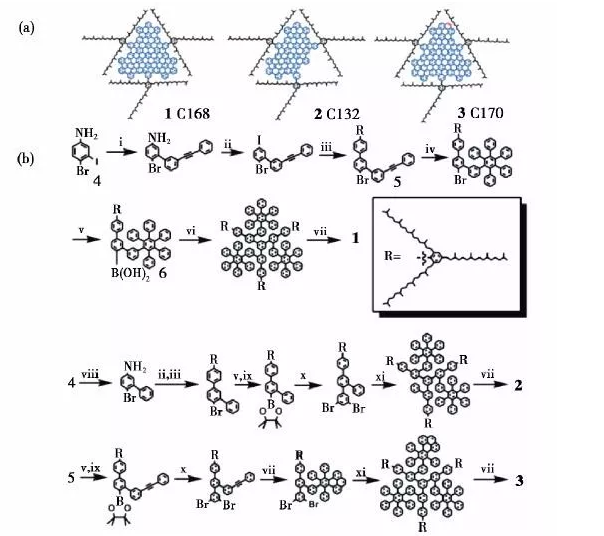

步驟: 首先采用有機(jī)小分子作為前驅(qū)體，合成出關(guān)鍵中間體，后利用關(guān)鍵

中間體通過Suzuki偶聯(lián)反應(yīng)逐步得到含大量苯環(huán)的樹枝狀前驅(qū)體，最后在FeCl3作用下生成穩(wěn)定的GQDs。

優(yōu)點：具有精確的分子結(jié)構(gòu)，還可通過調(diào)節(jié)GQDs的尺寸或修飾其他官能團(tuán)，

達(dá)到調(diào)節(jié)GQDs的能帶間隙或其他性能的目的。

缺點：制備過程復(fù)雜，且G產(chǎn)率低。

2、碳化法

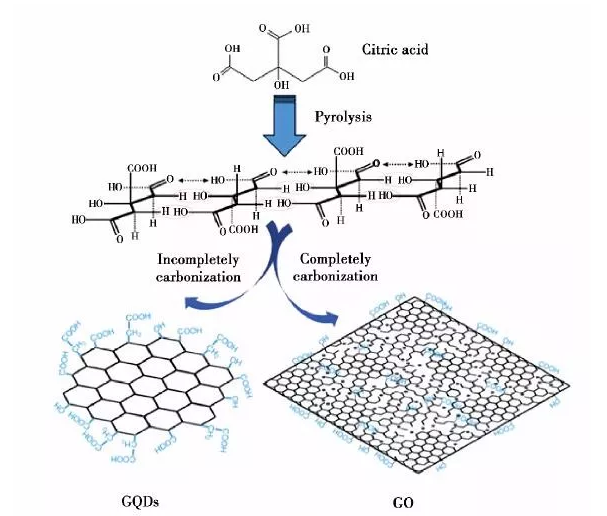

主要原理：將有機(jī)小分子前驅(qū)體加熱至熔點以上，使其在高溫條件下受熱而發(fā)生碳化成環(huán)反應(yīng)并逐漸長大，最終形成一定尺寸和形狀的GQDs。

以β-環(huán)糊精為原料，在200℃下熱解碳化β-環(huán)糊精，反應(yīng)12h后制備得到平均粒徑為27nm、厚度1—2層的GQDs。

特點：簡單方便并且原料價格低廉，可大批量合成石墨烯量子點。
