B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

合成PLL coating Fe3O4 nanoparticles（30nm）納米材料的3個方法

瑞禧生物小編分享：合成PLL coating Fe3O4 nanoparticles（30nm）納米材料的3個方法：

1.制備過程：

按n(Fe2+):n(Fe3+)=1:2的 FeCl2-4H2O和 FeCl3·6H2O混合溶液中,加入物質的量為n (Fe2+)的0.1-1倍的Na3Cit·2H2O;劇烈攪拌下用0.1M NaOH調節溶液,使其pH=11，并持續攪拌30min，然后將混合溶液在80℃油浴中反應2h，得到沉淀,抽濾后，用去離子水洗滌5次后，在室溫條件下通過真空干燥得到磁性Fe3O4納米顆粒。

然后準確稱取3 mg 磁性Fe3O4溶于 3 mL MES (0.1M) pH5.8緩沖溶液中，超聲分散;稱10 mg NHS，9 mg EDC加入上述溶液中，超聲分散30 min，加入420uL( 1 ug/uL)PLL，搖勻反應6 h，用去離子水洗滌3次，真空干燥得到磁性F3O4-PLL納米顆粒。

利用了檸檬酸鈉作為表面修飾劑，使得Fe3O4表面修飾上大量羧基，增大了其空間位阻和表面靜電排斥力，增加其穩定性和分散性。然后采用層層自組裝技術，將聚賴氨酸通過酰胺鍵與羧基化的Fe3O4聯結。

取10 ul SPIONS，置于無菌Ep管中。將裝有SPIONS的無菌Ep管置于超凈工作臺上，打開Ep管蓋，在紫外燈下照30 min以上(以后每次打開Ep管均在無菌環境下)。

向裝有SPIONS的無菌Ep管中加入1.0 ml PBS溶液，封好管口，冰水浴超聲分散15 min至溶液中無肉眼可見顆粒，12000 rpm離心10 min，棄上清。沉淀重懸于1 ml PBS溶液中，冰水浴超聲分散20 min，加入3.0 mg PLL干粉，充分混勻后再離心，棄上清，沉淀重懸于適量PBS溶液中，冰水浴超聲充分分散后4℃儲存備用。

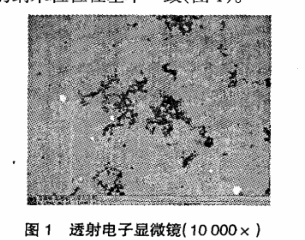

獲得密度均勻的SPIONSPLL復合物懸浮溶液。懸液4℃放置24 h后，觀察納米微粒的沉淀現象，SPIONS--PLL由于重力作用沉至管體中間位置，仍為懸浮狀態，輕輕晃動SPIONS—PLL又均勻懸浮于液體中。

3.制備過程：

將質量濃度500 mg/L葡聚糖T-10溶解于定量的蒸餾水中,待其溶解后,加入質量濃度33 mg/L氯化鐵(FeCl3.6H2O)、質量濃度12 mg/L氯化亞鐵(FeCl2·4H2O),充分溶解后,于60℃水浴中逐滴加入定量的氨水,使pH為12,攪拌下反應1 h后,將反應產物置于–鐵–硼稀土強磁塊上，磁性分離，用蒸餾水和無水乙醇反復洗滌，用生理鹽水重懸,濾膜過濾Sterilization,得到外包葡聚糖的磁性Fe3O4將等質量的多聚賴氨酸與之混合,用超聲波分散Ih左右,將反應產物置于物-鐵–硼稀土強磁塊上靜置3d,磁性分離,用生理鹽水重懸,再用濾膜過濾Sterilization，得到PLL-IONP。

知識拓展：

Poly-L-lysine（PLL）是一種多聚賴氨酸，通常用作生物實驗室中的涂層劑、細胞培養基質以及在生物醫學領域中作為藥物傳遞載體。PLL的生產通常可以通過以下三種方法：

化學合成法： 這是一種常用的PLL生產方法。化學合成法通常從L-賴氨酸（L-lysine）出發，經過一系列化學反應，合成出具有特定長度的PLL。合成過程中，可以通過控制反應條件和反應時間來控制PLL的分子量和長度。

酶法合成法： 酶法合成是一種生物合成PLL的方法。通過使用特定的酶，例如蛋白酶（protease），可以催化L-賴氨酸的聚合，從而生成PLL。這種方法相對溫和，不需要使用高溫或高壓條件，因此可以得到較為純凈的PLL。

基因工程法： 基因工程法是一種現代生物技術方法，可以通過轉基因技術在微生物（如大腸桿菌）中表達和合成PLL。這種方法通常涉及將PLL基因導入到宿主微生物中，使其在宿主細胞內合成PLL。之后，可以通過培養、提取和純化的步驟來得到目標產品。這種方法具有高度的可控性和可調性，可以實現定制化的PLL生產。

相關內容：

Oleic acid modified Fe3O4 nano（30nm）

Oleic acid modified Fe3O4 nano（40nm）

Oleic acid modified Fe3O4 nano（50nm）

Oleic acid modified Fe3O4 nano（60nm）

Oleic acid modified Fe3O4 nano（70nm）

Oleic acid modified Fe3O4 nano（80nm）

Oleic acid modified Fe3O4 nano（90nm）

Oleic acid modified Fe3O4 nano（100nm）

Oleic acid modified Fe3O4 nano（120nm）

西安瑞禧生物溫馨提醒：所供產品僅用于科研，不可用于人體，（RL2023.10）
