B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

溶膠凝膠法制備-氨基化二氧化硅包四氧化三鐵60nm，Fe3O4/SiO2-NH2的過程

瑞禧生物小編分享溶膠凝膠法制備-氨基化二氧化硅包四氧化三鐵60nm，Fe3O4/SiO2-NH2的過程：

基礎信息：

amination SiO2 coating Fe3O4 nanoparticles（60nm）

氨基化二氧化硅包四氧化三鐵60nm

別稱：Fe3O4/SiO2-NH2

采用溶膠凝膠法制備Fe3O4/SiO2：正硅酸乙酯(TEOS)作為Si源,在堿性條件下水解。

具體步驟:

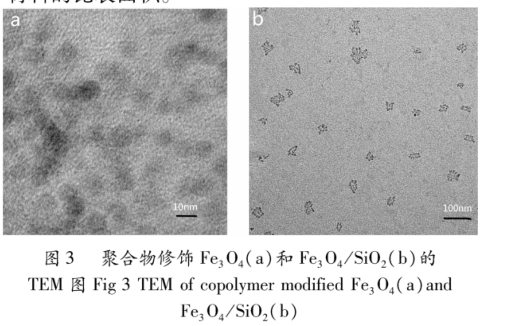

稱取PSt-b-PMAPEG修飾的Fe3O4納米粒子0.65g， 于20mL去離子水和80mL無水乙醇的混合溶液中，加入1.26g十六烷基三甲基溴化銨( CTAB),10mL.25%的NH3●H20溶液，超聲分散30min,加.人2mL的TEOS,于35C攪拌反應24h。產物采用乙醇洗滌多次,通過磁分離,在509C下真空干燥。在5509下焙燒6h,控制升溫速率1℃●min-1 ,獲得介孔Fe3O4/Si02。

制備Fe3O4/SiO2-NH2納米粒子:

稱取Fe3O4/SiO2納米粒子0.3g 分散于分散于40 mL無水甲苯中,超聲10min ,邊攪拌邊加入2mL AAPTS,在65℃下反應6 h,之后磁分離,用無水甲苯洗滌三次,在80℃的烘箱中干燥12h。把干燥后的樣品分散在0.2M HCl溶液中室溫攪拌6h ,進行酸化處理,抽濾,在50℃下干燥12h,即得到Fe3O4/SiO4-NH2。

知識拓展：

溶膠-凝膠法，該法利用鐵的醇鹽水解和聚合反應制備羥基鐵的均勻溶膠，再濃縮形成透明凝膠，經過干燥、熱處理等步驟得到納米Fe3O4粒子。通過控制溶液的pH、溶度、反應溫度和反應時間等參數可以控制溶膠的凝膠化，進而可以制備出不同粒徑的納米粒子。

溶膠凝膠法的優點是能夠比較清晰地區分晶體的成核和生長兩個階段，從而可以避免晶體在生長過程中的大量團聚現象，獲得高分散高純度的納米粒子。

同系列產品：

amination SiO2 coating Fe3O4 nanoparticles（60nm）

氨基化二氧化硅包四氧化三鐵60nm

氨基化二氧化硅包四氧化三鐵80nm

amination SiO2 coating Fe3O4 nanoparticles（100nm）

氨基化二氧化硅包四氧化三鐵100nm

amination SiO2 coating Fe3O4 nanoparticles（120nm）

氨基化二氧化硅包四氧化三鐵120nm

amination SiO2 coating Fe3O4 nanoparticles（150nm）

氨基化二氧化硅包四氧化三鐵150nm

amination SiO2 coating Fe3O4 nanoparticles（200nm）

氨基化二氧化硅包四氧化三鐵200nm

西安瑞禧生物溫馨提醒：所供產品僅用于科研，不可用于人體，RL2023.10
