B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

二氧化硅包四氧化三鐵30nm,SiO2/Fe3O4磁性納米粒制備過程

瑞禧生物小編分享：二氧化硅包四氧化三鐵30nm,SiO2/Fe3O4磁性納米粒制備過程

由于納米Fe3O4粒子具有常規Fe3O4粒子所不具有的特別性質,如小尺寸效應,表面與界面效應﹑量子尺寸效應﹑良好的光吸收特性及電化學性質等,因此,Fe3O4納米粒子的設計與制備一直受到重視。但由于其耐酸性和抗氧化性較差,在生產制備過程中易變質,故單一的Fe3O4納米粒子的直接應用受到較大限制。采用SiO2包裹磁性Fe3O4。納米粒子是將SiO2膠粒包裹到磁性Fe3O4納米粒子的表面,形成SiO2/Fe3O4殼核復合結構體,從而改變磁性Fe3O4納米粒子的表面性質,可在發揮Fe3O4粒子粒徑小、磁性能高的基礎上使其具備較高的環境耐受性,因此有著廣的應用前景。

制備過程：

采用化學共沉淀法制備Fe3O4納米粒子。將FeCl3·6H2O和FeCl2· 4H2O(摩爾比為2∶1)溶于水后加入三頸瓶中,使溶液中總鐵離子濃度為0. 3 mol/L。在N。保護下加過量NH,·H:О形成黑色沉淀,同時劇烈攪拌,維持pH值約10,水浴恒溫,于80℃加熱30 min結束反應，Fe3O4納米粒子用去離子水洗滌至中性。將得到的Fe3O4分散于50 mL水中,加入 1 mL酒石酸作為穩定劑,于70 ℃機械攪拌30 min,制得穩定分散的水基磁流體。

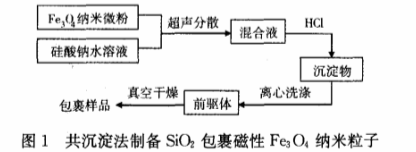

拓展：

納米Fe3O4粒子的包覆方法：

納米粒子表面包覆的方法，按照包覆原理分為物理包覆和化學包覆兩大類。

物理包覆通過吸附、涂敷等物理作用對納米粒子進行包覆改性。主要有兩種:

(1)包覆材料通過范德華力等吸附在納米粒子的表面，防止納米粒子的團聚，是目前常用的方法。無機納米粒子表面包覆活性劑就是利用范德華力。表面活性劑在水溶液中有降低表面張力和膠團化作用兩種物理化學作用。表面活性劑可以使表面活性劑的表面張力降低，從而減少毛細管的吸附力。加入高分子表面活性劑還可起到一定的空間位阻作用，避免顆粒的團聚。

(2)表面沉積法。這種方法是把表面活性劑沉積到納米粒子的表面，使得粒子表面形成無化學結合的異質包覆層。無機納米粒子的包覆可以在溶膠中實現，

表面化學包覆法是指通過表面活性劑與納米粒子表面發生化學反應，來實現納米粒子表面改性。可在反應過程中直接加入表面活性劑，也可在合成納米粒子后，加入表面活性劑進行包覆。納米粒子表面改性經常使用表面化學包覆法，如在液相法制備納米粒子時采用化學包覆法，即在制備過程中加入各種表面活性劑并與顆粒表面發生化學反應，可以改變顆粒表面性質和表面結構，有效防止粒子團聚。

Fe304磁性納米粒與常規的磁性材料不同，因為它與磁性相關的特征物理長度正處于納米級，所以表現出特別的性質，即它既有納米材料所共有的如比表面大、尺寸小、活性高等性質，又有很好的磁響應性和超順磁性，既能在恒定磁場下快速聚集和定位，也可在交變磁場下吸收電磁波產生熱量，這一系列特別的性質讓它應用更為廣。

相關內容：

二氧化硅包四氧化三鐵30nm

二氧化硅包四氧化三鐵50nm

SiO2 coating Fe3O4 nanoparticles（80nm）

二氧化硅包四氧化三鐵80nm

二氧化硅包四氧化三鐵100nm

SiO2 coating Fe3O4 nanoparticles（150nm）

二氧化硅包四氧化三鐵150nm

二氧化硅包四氧化三鐵180nm

SiO2 coating Fe3O4 nanoparticles（200nm）

二氧化硅包四氧化三鐵200nm

西安瑞禧生物溫馨提醒：所供產品僅用于科研，不可用于人體，RL2023.10
