B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

多層核殼結(jié)構(gòu)Fe3O4@SiO2@PAA,四氧化三鐵復(fù)合微球（100nm）的合成過程

瑞禧小編分享多層核殼結(jié)構(gòu)Fe3O4@SiO2@PAA,四氧化三鐵復(fù)合微球（100nm）的合成過程：

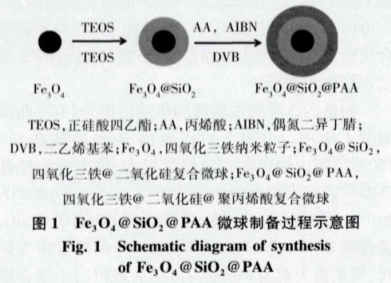

合成路線：

采用溶劑熱法制備Fe3O4磁性納米微球,其步驟如下:

將FeCl3·6H2O ( 6.48 g)分散在乙二醇120 mL)中,攪拌下加入醋酸鈉(10.8 g)和檸內(nèi)酸鈉( 1.5 g)至形成橙紅溶液,將溶液轉(zhuǎn)移至反應(yīng)釜中,200℃條件下恒溫保持10 h。冷卻后分別用乙醇和去離子水洗滌反應(yīng)產(chǎn)物3~4次,60℃下真空干燥10 h,得黑色磁性粉末。

采用溶膠-凝膠法在Fe3O4磁性納米微球表面包裹SiO2殼層：

操作如下:將0.8 g Fe3O4加入到320 mL乙醇、80 mL去離子水和9.6 mL氨水混合容液中,超聲分散1h后滴加2 mL TEOS,反應(yīng)6 h后將反應(yīng)產(chǎn)物分別用乙醇和去離子水洗滌3~4次,60℃下真空干燥12 h,得灰黑色磁性復(fù)合微球Fe304@ SiO2)。

將0.05 g Fe3O4@ SiO2分散于25 mL乙醇后加人1 mL APETS,40℃下反應(yīng)12 h,磁分離得表面修飾的SiO2磁性復(fù)合微球(Fe3O4@ SiO2-APTES)。

Fe3O4@SiO2@PAA多層核-殼結(jié)構(gòu)復(fù)合微球制備：

將0.05 g Fe,oz@ SiO2-APTES 超聲分散于40mL乙腈后加入0.45 g丙烯酸,112.5 mg二乙烯基苯和11.25 mg AIBN , 90℃下蒸餾出20 mL乙腈,產(chǎn)物磁分離,用乙醇和去離子水分別洗滌3~4次后冷凍干燥12 h,得 Fe3O4@ SiO2@ PAA復(fù)合微球。

TEM圖譜分析：

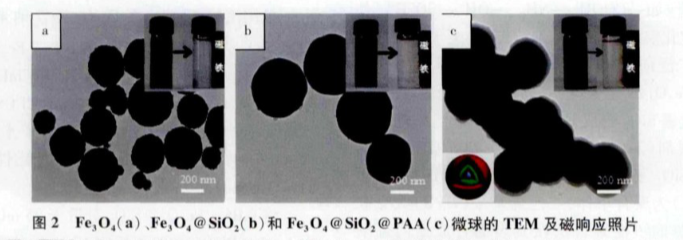

3種微球的TEM 及磁響應(yīng)照片如圖2所示。從圖2a中可以看出,溶劑熱法制備出的 Fe3O4磁性微球呈球形結(jié)構(gòu),粒徑為150~250 nm,在水和乙醇中具有良好的分散性能,主要是因?yàn)楹铣蛇^程中添加的檸檬酸鈉使 Fe3O4磁性微球表面富集了大量的檸檬酸根,從而增大了微球在水和乙醇中的分散性能。

從圖2b可以看出,微球具有明顯的雙層結(jié)構(gòu),分散性良好, SiO2殼層厚度均一,尺寸為100 nm左右。

圖2c中的復(fù)合微球具有明顯的3層結(jié)構(gòu),其中,黑色中心核為 Fe3O4微球,中間深灰色為SiO。層,外層淺灰色為PAA層,其中,PAA層的厚度約為50nm。從圖2的磁響應(yīng)照片可以看出,制備的3種微球均具有良好的磁響應(yīng)性。

結(jié)果顯示：制備的Fe3O4磁性微球具有良好的水分散性，其表面可分步包裹SiO2，和PAA殼層，形成Fe3O4@SiO2@PAA多層核一殼結(jié)構(gòu)復(fù)合微球，該復(fù)合微球?qū)α_丹明6G和亞甲基藍(lán)的吸附量分別達(dá)到1．04和1．14mg／g（吸附質(zhì)量濃度為2．4mg／L，吸附時(shí)間為10min），表現(xiàn)出良好的染料吸附性能。

相關(guān)產(chǎn)品：

檸檬酸修飾四氧化三鐵納米粒子

Citric acid modified Fe3O4 nanoparticles

檸檬酸三鈉修飾磁性四氧化三鐵納米球

Fe3O4磁核超順磁性納米氧化鐵

PEG modified Fe3O4 Magnetic Nanoparticles（-Methoxy）

PEG修飾的四氧化三鐵磁性納米顆粒(表面帶馬來酰亞胺基團(tuán))

四氧化三鐵磁性納米微球, 基質(zhì):Fe3O4,表面基團(tuán):-SiOH

四氧化三鐵磁性納米微球,基質(zhì):Fe3O4,表面基團(tuán):-COOH
四氧化三鐵磁性納米微球,基質(zhì):Fe3O4,表面基團(tuán):-Epoxy

Monodispersed Magnetite Microspheres

四氧化三鐵磁性納米微球,基質(zhì):Fe3O4,表面基團(tuán):-NH2

檸檬酸改性四氧化三鐵納米顆粒

檸檬酸改性四氧化三鐵微球

檸檬酸三鈉包裹Fe3O4磁性微球

單分散四氧化三鐵微球

Troxide magnetic nanospheres,（-NH2)

Fe3O4-NH2磁性納米微球

胺功能化Fe3O4磁性納米微球

Fe3O4/Graphene Nanocomposite Dispersion

西安瑞禧生物溫馨提醒：所供產(chǎn)品僅用于科研，不可用于人體，RL2023.10
