- 029-86354885
- 18392009562
磁性/普通介孔硅/肝素化SiO2介孔硅納米粒子的制備以及應用
瑞禧生物小編分享磁性/普通介孔硅/肝素化SiO2介孔硅納米粒子的制備以及應用,一起來看:

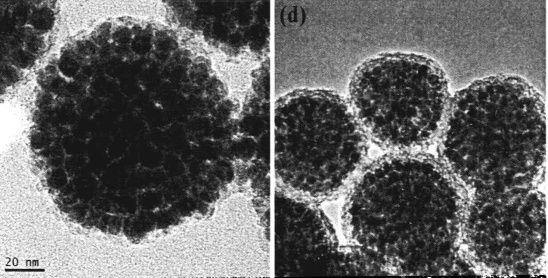

通過一鍋法合成了一種新型的磁性介孔硅納米粒子,這種材料以通過十六烷基三甲基溴化銨(CTAB)和聚乙烯吡咯烷酮30(PVP30)的共同組裝形成的球狀Fe3O4聚集體為磁核,它具有均一的核殼結構,同時還具有超順磁性。
氨基修飾的MFMSNs制備過程:
取60 mg Fe304溶解于1 mL氯仿中,隨后加入到含有0.3 g CATB和0.2 g PVP30的40 ml水溶液中,超聲50 min除去氯仿,得到均一的深棕色溶液。然后加入70 mL去離子水和30 mL甲醇,用濃氨水調節pH至10.0。攪拌10 min后,加入600 uL TEOS,50 uL APTES 以及50 uL APTES,室溫下反應3 h,離心分離產物,用乙醇洗三次。接下來去除模版劑,將上述產物分散在含有0.3g硝酸銨的50 mL乙醇中,于60°℃加熱回流攪拌1 h,重復兩次,即得 MFMSNs-NH2.
肝素化介孔硅過程:
取10 mg MFMSNs-NH2分散在30 mL 0.1 M的MES溶液中(pH 5.5),水和2 h,加入287.4 mg EDC,172.8 mg NHS和2 mg 肝素。分散均勻后于4℃搖床震蕩反應過夜。離心分離并用去離子水洗滌三次,所得產物凍干并保存在4°℃。可用甲苯胺藍法測定肝素的結合量。
MES溶液配置:稱取2.1324 g MES·H2O,用容量瓶定容100 mL,調節為pH 5.5,即得。
相關內容:
中空介孔二氧化硅(球狀)
介孔二氧化硅(100-150nm)
中空介孔二氧化硅納米粒子(HMSNs)
SiO2,中空介孔二氧化硅納米顆粒,100-150nm
樹枝狀介孔硅(50-60nm)
樹枝狀介孔/中空二氧化硅SiO2納米顆粒
樹枝狀介孔二氧化硅,Dendritic Mesoporous Silica Microspheres
葡聚糖/殼聚糖(Dex/CS)水凝膠
殼聚糖溫敏凝膠
溫敏性殼聚糖水凝膠
CS溫敏性殼聚糖水凝膠
聚乙烯醇-(海藻酸鈉)-單寧酸-硼砂復合凝膠
PVA/SA/TA/borax水凝膠
鄰二酚殼聚糖凝膠
鄰苯二酚修飾殼聚糖(CS-pC)水凝膠
鄰苯二酚基團改性殼聚糖凝膠
空白脂質體100nm
PC,PE,膽固醇Cholesterol,PS,PI空白脂質體100NM
空白脂質體 粒徑100納米-150納米
空白脂質體/對照脂質體Blank liposome
溫馨提示:西安瑞禧生物供應產品僅用于科研,不能用于人體,小編RL2023.5
序號 | 新聞標題 | 瀏覽次數 | 作者 | 發布時間 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 | 744 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 | 663 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 | 773 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide疊氮Azido偶聯線性聚苯乙烯雙鏈的制備過程 | 719 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團修飾聚苯乙烯的制備方法 | 678 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 | 848 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 | 693 | 瑞禧生物 | 2023-03-14 |
