B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

產品分類
快速訂購
31952518
  • 029-86354885
  • 18392009562
首頁 > 資料專欄

100-150nm的pH響應性SiO2納米粒,中空介孔二氧化硅的制備過程

時間:2023-05-06 16:06:26       瀏覽:248

100-150nmpH響應SiO2納米粒,中空介孔二氧化硅的制備過程

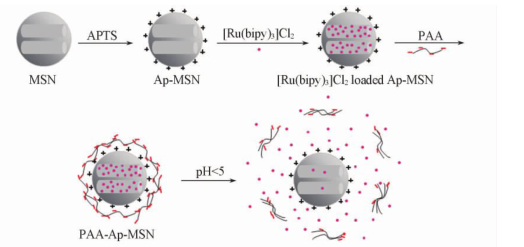

今天瑞禧生物小編分享pH響應SiO2納米粒的制備:




合成MCM-41型MSN

1.00 g CTAB溶解于480 mL去離子水中,加入3.5 mL 2 moL/L的NaOH溶液,混勻后將混合溶液升溫至80 ℃.將5.00 mL TEOS滴加到混合溶液中,攪拌2 h得白色沉淀.高速離心分離固體產物,依次用去離子水和乙醇洗滌3次,于60 ℃下真空干燥12 h后,在550℃的馬弗爐中煅燒5 h以去除介孔中的表面活性劑,即得到MCM-41型MSN。

采用APTS硅烷修飾法制備氨基化 MSN

200 mg MSN分散于20 mL去離子水中,加入 200 uL醋酸和100 uL APTS,室溫下攪拌24 h后過濾處理,依次用去離子水和乙醇洗滌3次, 60℃下真空干燥12 h,即得到氨基化介孔二氧化硅納米顆粒(Ap-MSN).

客體分子的包載及pH響應MSN載體的制備︰

100 mg的Ap-MSN分散于10 mL 2 mmol/L的聯吡啶釘溶液中,室溫下于搖床中孵育24 h以使Ap-MSN的染料裝載量達到z大,然后將與染料孵育的Ap-MSN離心,用去離子水洗滌3次, 60℃下真空干燥12 h,即得包裹染料的Ap-MSN.取10 mg包裹染料的Ap-MSN加入l mL質量分數為0.2%的PAA中,室溫下于搖床中孵育30 min,離心,用超純水洗滌3次, 60℃下真空干燥12 h,通過PAA與Ap-MSN 的靜電相互作用,獲得PAA修飾的介孔二氧化硅納米顆粒PAA-Ap-MSN )

相關內容:

樹枝狀介孔二氧化硅,Dendritic Mesoporous Silica Microspheres

普通的納米二氧化硅

負載氨基的介孔SiO2

二維Cu-TCPP納米片

Cu-TCPP(Fe) MOF納米片

ROS響應性季銨鹽殼聚糖復合單寧酸水凝膠

氧化敏感的oxidativelyresponsive β-CD (Ox-bCD)

光固化水凝膠Gelma甲基丙烯酰化明膠

甲基丙烯酰化透明質酸Hyaluronic acid Methacryloyl(HAMA)

水分散性黑磷納米片BPNSs

透明質酸-多巴胺(HA-Dopamine)

葡聚糖/殼聚糖(Dex/CS)水凝膠

鄰苯二酚基團改性殼聚糖凝膠

溫馨提示:西安瑞禧生物供應產品僅用于科研,不能用于人體,小編RL2023.5






序號 新聞標題 瀏覽次數 作者 發布時間
1 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 744 瑞禧生物 2023-03-30
2 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 663 瑞禧生物 2023-03-30
3 HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 773 瑞禧生物 2023-03-17
4 l-PS-PhN3,Azide疊氮Azido偶聯線性聚苯乙烯雙鏈的制備過程 719 瑞禧生物 2023-03-17
5 N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團修飾聚苯乙烯的制備方法 678 瑞禧生物 2023-03-17
6 PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 848 瑞禧生物 2023-03-17
7 Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 693 瑞禧生物 2023-03-14
合作品牌
?
庫存查詢
