B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

產品分類
快速訂購
31952518
  • 029-86354885
  • 18392009562
首頁 > 資料專欄

13.3nm粒徑水溶性Cds/CdTe-PAA-P4VP/BSA量子點偶聯牛血清白蛋白/聚合物

時間:2023-01-28 14:46:54       瀏覽:340

13.3nm粒徑水溶性Cds/CdTe-PAA-P4VP/BSA量子點偶聯牛血清白蛋白/聚合物

今天瑞禧生物小編分享量子點偶聯聚合物,一起看看吧:


稱取86.5mgCdCl2于三口瓶中,加入295mL二次水(考慮到在調pH值時會增加溶液的體積,因此此時加入295mL的二次水〉和79.22puL疏基丙酸,并用NaOH調pH值到9.1,通入N攪拌20min。取1.173mLNaHTe加入其中,繼續通N絕氧條件下攪拌20min,讓其混合均勻能充分反應。在100℃水浴中通N,加熱回流,cd"/TeMPA為1:0.5:2.4。分別取回流1h,2h,3h,4h的樣品。此樣品即為所要制取的CdTe納米粒子。在紫外燈的照射下觀察它們的熒光,1h的為綠色,2h的為黃綠色,3h為黃色,4h為橙色。將其作熒光檢測進行對比。CdTe納米粒子在光照條件下會發生團聚,并且空氣中會被氧化,因此CdTe應在避光絕氧條件下保存。

量取50mL已制備好的CdTe水溶液,用0.1mol/L聚丙烯酸(PAA)調pH值至7.5后轉移至250mL三口瓶中,水浴加熱至35℃,加入20pul 4-乙烯基吡啶(4-VP),攪拌5min;繼續升溫至50℃,加入15mgN,N -亞甲基雙丙烯酰胺和6mg過二硫酸鉀并攪拌5min;升溫至80℃回流,隨著回流時間的不同,得到不同大小的CdTe/PAA/P-4-VP核殼量子點。

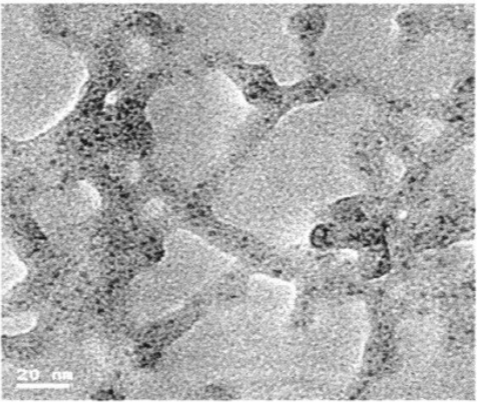

合成得到的CdTe/PAA/P-4-VP量子點基本呈球形,整體為網狀結構,這可能是顆粒表面的 PAA或P-4-VP影響的結果。CdTe/PAA/P-4-VP量子點間較分散,平均粒徑為13.3nm。

相關內容:

鈣鈦礦量子點 Perovskite QDs

CIs(Se)量子點

TI3C2TX MXENE量子點

氯基化石墨烯量子點

羧基化石墨烯量子點

C3N量子點

二氧化錫量子點

量子點

氧化鎳量子點顆粒

氨基酸鍵合熒光量子點

CdTe–菠蘿蛋白酶

量子點-AKR1B10蛋白

量子點-綠色熒光蛋白GFP

量子點-GP64蛋白

w-ZnO-BTLA-ZnO量子點

w-ZnO-HVEM-ZnO量子點

聚乙二醇-硫量子點

溫馨提示:西安瑞禧生物供應產品僅用于科研,不能用于人體,小編RL2023.1



序號 新聞標題 瀏覽次數 作者 發布時間
1 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 742 瑞禧生物 2023-03-30
2 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 660 瑞禧生物 2023-03-30
3 HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 770 瑞禧生物 2023-03-17
4 l-PS-PhN3,Azide疊氮Azido偶聯線性聚苯乙烯雙鏈的制備過程 717 瑞禧生物 2023-03-17
5 N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團修飾聚苯乙烯的制備方法 675 瑞禧生物 2023-03-17
6 PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 847 瑞禧生物 2023-03-17
7 Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 690 瑞禧生物 2023-03-14
合作品牌
?
庫存查詢
