B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

瑞禧分享40nm球形磁性γ-Fe2O3-P(MMA-AM)/SA納米粒修飾鏈霉親和素

磁性納米材料是大小尺度在1~10Onm 的磁性材料，如 Fe3O4，Nd2Fe14B/a-Fe，CoPt3，其中具有廣應用前景的磁性納米材料為鐵氧體納米材料。今天瑞禧生物小編分享磁性納米粒，一起看看吧：

在不斷攪拌下配制含有環己烷、正戊醇、MMA的混合液(油相);再將硫酸亞鐵和AM的水溶液(水相)加入混合液中;向油水混合液中緩慢滴加OP-10直至溶液突然變澄清,形成均一、透明的 W/O型微乳液;加入5 mL濃氨水和少量過硫酸銨,繼續攪拌10 min，然后將得到的微乳液放入反應釜中在170 ℃的真空干燥箱中反應;24 h后取出反應釜,倒出其中溶液,用無水乙醇破乳,離心分離收集產品,用無水乙醇重復洗滌數次，然后在干燥箱中50 ℃下干燥，得到磁性y-Fe2O3/P(MMA-AM)納米復合材料產品。

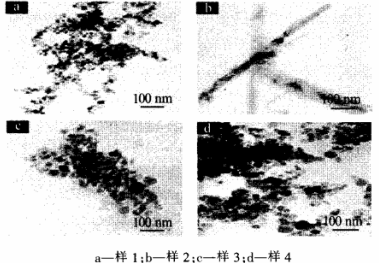

由圖4a可知,所得產物均為直徑在40 nm左右的均勻球狀,且聚合物包覆情況比較好。由圖4b可知,所得產物為比較均勻且長度約為1 600 nm的片狀,但聚合物分布不均勻,原因可能是配制的微乳液中，單體沒有很好地分散在油相中或者水相乳化不均勻。由圖4c可知,所得產物為形狀不規則的顆粒,直徑在30~50 nm。由圖4d可知 ,所得產物大部分聚合物包覆情況較好，處于較好狀態的粒子均為直徑在20~30 nm的球狀。

相關內容:

γ-Fe2O3@Ti-mSiO2  磁性伽馬三氧化二鐵納米粒

γ-Fe2O3-PANI-MA 磁性伽馬三氧化納米粒-聚苯胺

γ-Fe2O3-PB   磁性伽馬三氧化二鐵納米粒

溫馨提示：西安瑞禧生物供應產品僅用于科研，不能用于人體,小編RL2023.1
