B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

瑞禧生物分享：關(guān)于親水性/網(wǎng)絡(luò)狀/PHEA-hb-PAMAM/超支化聚酰胺偶聯(lián)聚丙烯酸羥乙酯樹枝狀高分子水凝膠的制備過程

今天瑞禧生物小編分享樹枝狀高分子超支化聚酰胺偶聯(lián)聚丙烯酸羥乙酯生成的親水性網(wǎng)絡(luò)狀水凝膠：PHEA-hb-PAMAM的詳細制備過程，和小編一起看看吧：

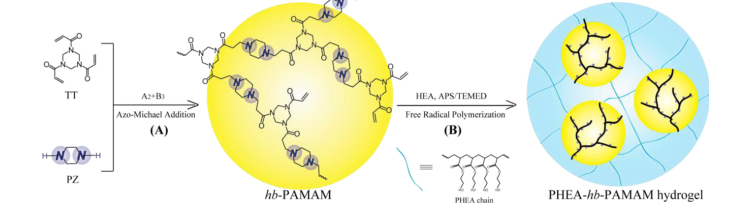

制備：端雙鍵超支化聚酰胺-胺(hb-PAMAM)
將TT(1g，4 mmol)溶解于12 mL甲醇/三氯甲烷的混合溶液（體積比為1/1）中，得到A溶液。將PZ(344 mg 4 mmol）溶解于4 mL甲醇中，得到B溶液。在攪拌條件下,將B溶液滴加進入A溶液中,并在室溫條件下繼續(xù)攪拌4 h,然后置于溫度(30℃、40℃或50℃)下攪拌24h。反應(yīng)結(jié)束后，將所得溶液沉淀于乙醚中得到粗產(chǎn)物。將粗產(chǎn)物溶解于離子水中進行透析提純（截留分子量3.5KD，3天，期間每天換水三次)，透析結(jié)束后，經(jīng)冷凍干燥，得到白色粉末。

制備：超支化聚酰胺-胺偶聯(lián)聚丙烯酸羥乙酯水凝膠（PHEA-hb-PAMAM)
將定量的hb-PAMAM、APS和 HEA加入稱量瓶中(見表5-2),加入定量去離子水使其溶解,通氮氣除氧后,加入TEMED，迅速將反應(yīng)裝置密封，在37℃條件下反應(yīng)2 h。將所得凝膠用打孔器切成直徑為~7 mm的圓片，并將其浸入去離子水中透析5天（期間每天換水三次)，以除去未反應(yīng)單體。將凝膠取出自然風(fēng)干24小時后，40℃真空干燥至恒重。
拓展一下:關(guān)于超支化高分子聚合物的小知識

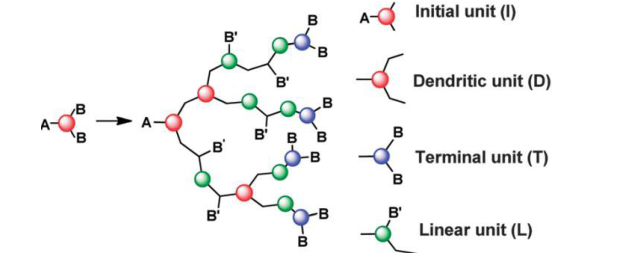

樹枝狀大分子是一類單分散、高度有序的聚合大分子，由從一個核分子輻射發(fā)散到末端基團的多個分支組成。超支化聚合物是一種骨架高度支化的三維球狀樹枝狀大分子聚合物。

超支化聚合物應(yīng)用于發(fā)光材料、納米科學(xué)、超分子化學(xué)、生物醫(yī)藥材料、混合材料、復(fù)合材料、涂料、粘合劑、改性劑、吸附分離、催化、涂料等領(lǐng)域。

FA-PEG-PAMAM-Gd 葉酸-聚乙二醇-樹枝狀聚合物-金屬釓造影劑
PHEA-hb-PAMAM-SA 超支化聚酰胺-聚丙烯酸羥乙酯-水楊酸

溫馨提示：西安瑞禧生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體，小編RL2022.10
