B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

針對現有的碳量子點發光穩定性差、使用壽命短等缺點，有科研學者提供了一種二氧化硅包裹熒光碳量子點復合微球的制備方法，通過簡單地改進方法制備二氧化硅微球的技術，使所制得的熒光發光微球具有較好的發光穩定性和較長的使用壽命。瑞禧生物小編為大家整理如下：

包括如下步驟：

a.水相中的碳量子點的制備：

向微波反應器的反應容器中加入合成碳量子點的碳源前驅體，使用酸或堿的水溶液溶解；將上述反應容器放入單模微波反應器中，進行微波加熱反應，制得水相中的碳量子點；

b.水相中碳量子點向有機溶劑中的轉移：

向上述碳量子點的水溶液中加入有機溶劑，在常溫下以500-1000rpm的攪拌速度攪拌，將碳量子點萃取到有機溶劑中，制得分散于有機溶劑的碳量子點；

c.碳量子點乙醇分散體系的制備：

向上述含有碳量子點的有機溶劑中加入1-3倍體積的無水乙醇，在設定溫度為30-40℃且減壓條件下旋蒸直至剩余液體為加入無水乙醇之前的體積，去除原來的有機溶劑，得到碳量子點乙醇分散體系；

d.復合微球的制備：

向反應容器中加入9ml濃氨水、10-20ml乙醇和10-30ml蒸餾水，于室溫下攪拌混合均勻，后快速加入事先在燒杯中混合均勻的4.5ml正硅酸乙酯(teos)與10-40ml碳量子點乙醇分散體系，將反應燒瓶封口，在攪拌下常溫反應1-10h，反應完畢后離心，使用無水乙醇洗滌2-3次，制得二氧化硅包裹碳量子點復合微球。

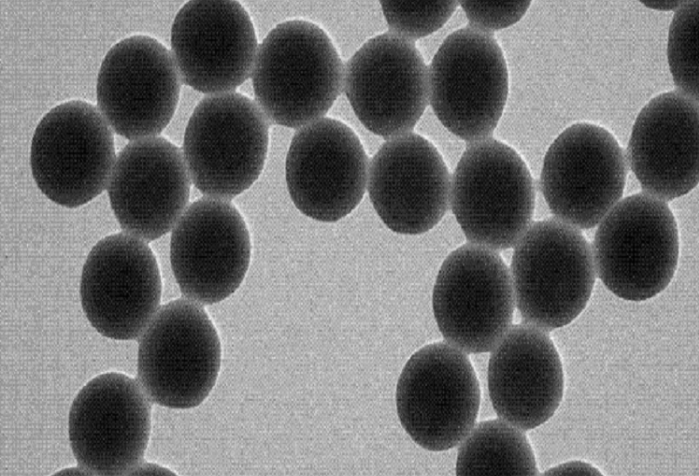

相關內容

羧基化二氧化硅微球

硅羥基團修飾二氧化硅微球

環氧化基團修飾二氧化硅微球

鄰二醇基修飾二氧化硅微球

兒茶酚基團漆酚修飾介孔二氧化硅微球

磺酸基修飾二氧化硅微球

表面修飾二乙胺基乙基磁性二氧化硅微球

磺基水楊酸修飾殼聚糖/二氧化硅微球

表面修飾磷酸鈦/鋯基團聚乙烯亞胺二氧化硅微球
