B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

貴金屬納米粒子在化學、物理學、電子學、光學、 材料學、生物學、等學科領域具有重要的研究價值，Si02納米微球合成簡單、粒徑分布窄、粒徑大小易于控制、易于大批量制備，但二者反應存在一定的缺點，需要對Si02進行表面改性，了解決上述問題，有科研學者本提供了一種二氧化硅@貴金屬納米復合微球的制備方法，瑞禧生物小編給大家整理如下：

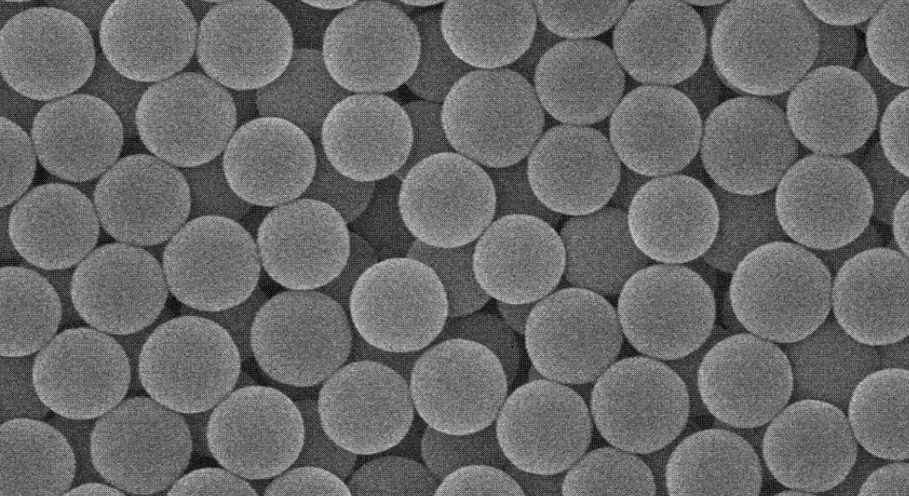

步驟1):將正硅酸乙酯與乙醇在室溫下機械攪拌混合均勻作為A液，將乙醇、三蒸 水、氨水在室溫下機械攪拌混合均勻作為B液，將A液迅速倒入B液，室溫下機械攪拌6? 24小時，制備得到二氧化硅納米微球；
步驟2):將步驟1)得到的二氧化硅納體微球分散于三蒸水中，形成2?50mg/mL 的二氧化硅乳液，加入2mg/mL陽離子聚電解質的水溶液，聚電解質與二氧化硅的質量比為 1 : 5?1 : 20,室溫下超聲30?120分鐘進行改性，離心分散，經三蒸水洗滌，得到聚電 解質改性的二氧化硅納米微球；
步驟3):將步驟2)得到的聚電解質改性二氧化硅納米微球分散于三蒸水中，形成 2?50mg/mL的乳液，逐滴加入10mmol/L的貴金屬鹽水溶液，貴金屬鹽與聚電解質改性的二 氧化硅的質量比為1 : 10?100,室溫下超聲30?120分鐘，離心分散，經三蒸水洗滌，得 到沉積貴金屬離子的聚電解質改性的二氧化硅納米微球；
步驟4):將步驟3)得到的二氧化娃納米微球分散于三蒸水中，形成2?50mg/mL 的乳液，滴加50mmol/L還原劑硼氫化鈉水溶液,硼氫化鈉水溶液與貴金屬鹽水溶液摩爾比 為5 : 1?1 : 1，在室溫下攪拌30?120分鐘，離心分散，經三蒸水洗滌，得到二氧化硅@ 貴金屬納米復合微球。

相關內容
聚乙烯基咪唑@SiO2 聚乙烯基咪唑接枝二氧化硅微球
二氧化硅/聚吡咯核/殼式復合結構微球 SiO2/PPy核/殼結構復合微球
聚苯胺修飾SiO2微球  SiO2@PANI
二氧化硅納米微球表面接枝聚碘化甲基丙烯酸三甲基胺基乙酯PMETAI
二氧化硅交聯聚苯乙烯二乙烯基苯聚合物微球
樹莓狀聚苯乙烯/SiO2復合微球
聚苯丙乳膠/二氧化硅微球
二氧化硅/聚醋酸乙烯酯(SiO2/PVAc)無機-有機納米復合微球
聚多巴胺(PDA)修飾載欖香烯(ELE)介孔二氧化硅納米微球
PI/SiO2納米復合微球 聚酰亞胺
二氧化硅/聚吡咯核/殼式復合結構微球
殼聚糖包覆磁性介孔SiO2納米粒子
鎳化磁性二氧化硅微球
鐵酸鎳鋅—硒化鎘磁性熒光復合微球
多層核-殼結構高分子-鎢-二氧化硅復合微球
