B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

碳量子點(cqds)是一類尺寸小于10nm的類球形納米顆粒，它由sp2碳核和表面官能團組成。研究發現若能將碳量子點摻雜至固相載體上，則可進一步改良其應用性能，擴展應用領域。二氧化硅作為一種常用的載體材料，現有技術中公開了使用聚四氟乙烯水熱反應釜在分析純或完全無水的有機溶劑(如純甲苯)中采用溶劑熱技術制備二氧化硅包裹的碳量子點的方法，瑞禧生物小編為大家整理如下：

a.水相中的碳量子點的制備：

向微波反應器的反應容器中加入合成碳量子點的碳源前驅體，使用酸或堿的水溶液溶解；將上述反應容器放入單模微波反應器中，進行微波加熱反應，制得水相中的碳量子點；

b.水相中碳量子點向有機溶劑中的轉移：

向上述碳量子點的水溶液中加入有機溶劑，在常溫下以500-1000rpm的攪拌速度攪拌，將碳量子點萃取到有機溶劑中，制得分散于有機溶劑的碳量子點；

c.碳量子點乙醇分散體系的制備：

向上述含有碳量子點的有機溶劑中加入1-3倍體積的無水乙醇，在設定溫度為30-40℃且減壓條件下旋蒸直至剩余液體為加入無水乙醇之前的體積，去除原來的有機溶劑，得到碳量子點乙醇分散體系；

d.復合微球的制備：

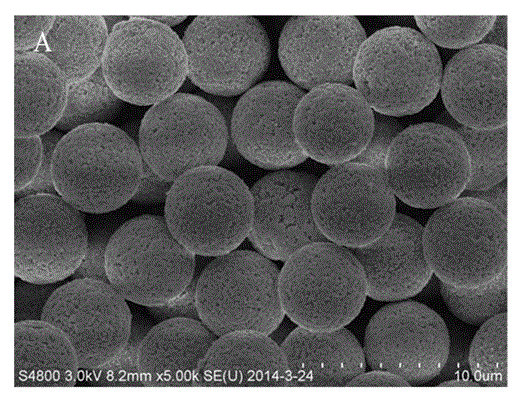

向反應容器中加入9ml濃氨水、10-20ml乙醇和10-30ml蒸餾水，于室溫下攪拌混合均勻，后快速加入事先在燒杯中混合均勻的4.5ml正硅酸乙酯(teos)與10-40ml碳量子點乙醇分散體系，將反應燒瓶封口，在攪拌下常溫反應1-10h，反應完畢后離心，使用無水乙醇洗滌2-3次，制得二氧化硅包裹碳量子點復合微球；

e.產物的后處理：

將復合微球重新分散到無水乙醇中，0-4℃保存。

所述a步驟，所述碳源前驅體包括氨基酸、檸檬酸、葡萄糖、聚乙二醇、鄰苯二胺、對苯二胺至少一種；所述酸的水溶液包括如鹽酸、磷酸、硝酸、氫氟酸、硫酸至少一種，所述堿的溶液包括naoh溶液、koh溶液至少一種。

相關內容

MCM-48介孔結構中空二氧化硅微球

芘功能化核殼型磁性二氧化硅納米微球

單分散二氧化硅/稀土納米雜化微球

表面接枝樹枝形PAMAM二氧化硅微球

單分散球形納米二氧化硅微球

核殼聚苯乙烯/介孔二氧化硅微球

磁性二氧化硅微球

中空二氧化硅微球

磁核/介孔二氧化硅殼微球
