B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

瑞禧生物分享：半互穿高分子季銨化殼聚糖水凝膠/CTS-Pst/PS 殼聚糖修飾聚苯乙烯

瑞禧生物分享：半互穿高分子季銨化殼聚糖水凝膠/CTS-Pst/PS 殼聚糖修飾聚苯乙烯
殼聚糖，甲殼素脫去乙酰基形成的一種天然大分子化合物。水溶性差，可以與乙烯類物質(zhì)偶聯(lián)、接枝，對殼聚糖進(jìn)行改性。今天瑞禧生物小編分享殼聚糖修飾聚苯乙烯改性生成的半互穿形水凝膠。

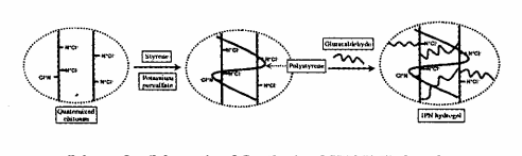

具體反應(yīng)過程：

簡單描述下：
利用季銨化殼聚糖(QCS,DQ≥70%)為原料與苯乙烯單體共混,然后，借助乳液聚合將苯乙烯單體聚合,后利用戊二醛將QCS交聯(lián)形成季銨化殼聚糖/聚苯乙烯(QCS/PS)半互穿網(wǎng)絡(luò)凝膠。
具體的制備過程,和小編一起看看吧：
1.制備季銨化殼聚糖
稱取5g殼聚糖粉末置于三口燒瓶中,按照體積比1∶1依次加入異丙醇和去離子水 150 mL,攪拌使其分散均勻;然后稱取15 g EPTMAC加入三口燒瓶中，攪拌均勻,85℃反應(yīng)10 h后停止攪拌。冷卻至室溫，靜置分層,將得到的產(chǎn)物移至圓底燒瓶,旋轉(zhuǎn)蒸發(fā)除去溶劑,然后將其平鋪至培養(yǎng)皿中于真空干燥箱中80 ℃烘干(40 min后)取出剪碎,繼續(xù)在80℃烘干至恒量，后粉碎成粉末,得到淺黃色的QCS產(chǎn)物。

2.制備半互穿網(wǎng)絡(luò)水凝膠QCS-PS/PSt
在100 mL的圓底燒瓶中將2.0 g陰離子為C1~的QCS (DQ= 70.10%)溶解于40 mL體積分?jǐn)?shù)為2%的醋酸水溶液中,室溫攪拌使其充分溶解。氮?dú)獗Ｗo(hù)下加人一定量除去阻聚劑的苯乙烯單體,充分?jǐn)嚢栊纬扇榘咨橐骸Ｒ?.50 mL/min的滴加速度加入質(zhì)量分?jǐn)?shù)0.80%的 KPS水溶液(KPS用量為苯乙烯單體質(zhì)量的0.5%)引發(fā)苯乙烯發(fā)生聚合反應(yīng),100℃回流4h,冷卻至室溫,將其置于干凈的玻璃板上揮發(fā)溶劑。室溫條件下充分揮發(fā)溶劑后,將得到的干凝膠連同玻璃板一起浸泡到100 mL體積分?jǐn)?shù)10%的GA水溶液中,室溫條件下浸泡1 h,使交聯(lián)反應(yīng)充分發(fā)生。

除了利用殼聚糖制備水凝膠，還可以與其他物質(zhì)偶聯(lián)，制備絮凝劑，樹脂等。通過改性，殼聚糖及其衍生物已經(jīng)應(yīng)用于水處理,膜分離,分析化學(xué),紡織工業(yè),冷卻水循環(huán)系統(tǒng)的阻垢,液晶及生物醫(yī)用材料等領(lǐng)域。
殼聚糖相關(guān)：
CTS標(biāo)記PAAS接枝共聚物 殼聚糖標(biāo)記聚丙烯酸鈉
CTS標(biāo)記PBA接枝共聚物 殼聚糖-聚丙烯酸丁酯
CTS標(biāo)記PEA接枝共聚物 殼聚糖-聚丙烯酸乙酯
CTS標(biāo)記PHPA接枝共聚物 殼聚糖標(biāo)記聚丙烯酸羥丙酯
溫馨提示：西安瑞禧生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體,小編RL2022.9
