B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

瑞禧生物分享:超支化多臂兩親嵌段共聚物PEI-PBLG/聚乙烯亞胺修飾聚谷氨酸芐酯的制備方法

超支化聚合物是一類具有準球形結構的高度支化大分子，在其不規則的分子結構中含有大量內部空穴和末端官能團。由于超支化聚合物的結構和性能特點，目前它已成為高分子領域的研究熱點。今天瑞禧生物小編分享：超支化多臂的兩親嵌段共聚物：PEI-PBLG/聚乙烯亞胺修飾聚谷氨酸芐酯。

簡單描述下：用超支化聚乙烯亞胺(PEI)為大分子引發劑引發γ-芐基-L-谷氨酸-N-羧酸酐(BLG-NCA)開環聚合得到了一種新型的兩親性超支化多臂共聚物聚乙烯亞胺-聚谷氨酸芐酯(PEI-PBLG)。
具體的制備過程，一起和小編看下去吧！

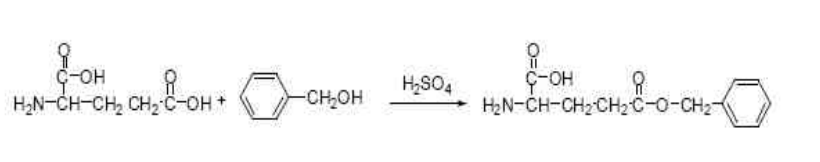

1.合成y一芐基一L一谷氨酸(BLG）：

將事先仔細研磨好的L一谷氨酸59g加入500ml帶有機械攪拌的反應瓶中,加入52 ml苯甲醇攪拌均勻。攪拌下滴加60%的濃硫酸48 ml。然后將反應溫度逐步提高到70℃。反應液變澄清后再反應30 mins 。降溫后，將反應液加入含有65g碳酸氫鈉的冰水溶液中，中和過量的硫酸。粗產物在冰箱中放置過夜，過濾后，70℃下用蒸餾水重結晶，得到片狀晶體。產物用乙醇和乙醚洗滌，過濾分離，35℃下真空干燥24 h產量為33g。

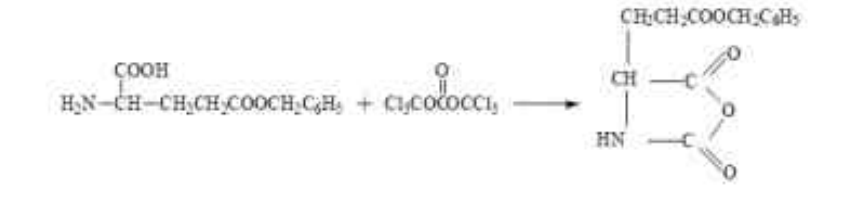

2.BLG →關環反應=BLG-NCA

將事先研磨好的BLG 10g加入干燥的250ml反應瓶，加入100ml無水四氫呋喃。磁力攪拌下將反應溫度提高到50℃。攪拌1 0mi n后，加入三光氣4.39g。如果反應進行20mi n后，反應液仍沒有變澄清，可補加入少量的三光氣。反應液澄清后通入氬氣2h驅趕反應中產生的氯化氫氣體。然后溫度降至室溫,將清液倒入4 00ml干燥的石油醚(沸程60℃～90℃）中，析出白色晶體。放置冰箱過夜以得到最大產率。粗產品過濾后，用石油醚洗滌，然后用四氫呋喃和石油醚（沸程60 ℃~90℃)的混合溶劑重結晶三次。產物室溫下真空干燥24h得產物9.8g產品氬氣保護下低溫保存。

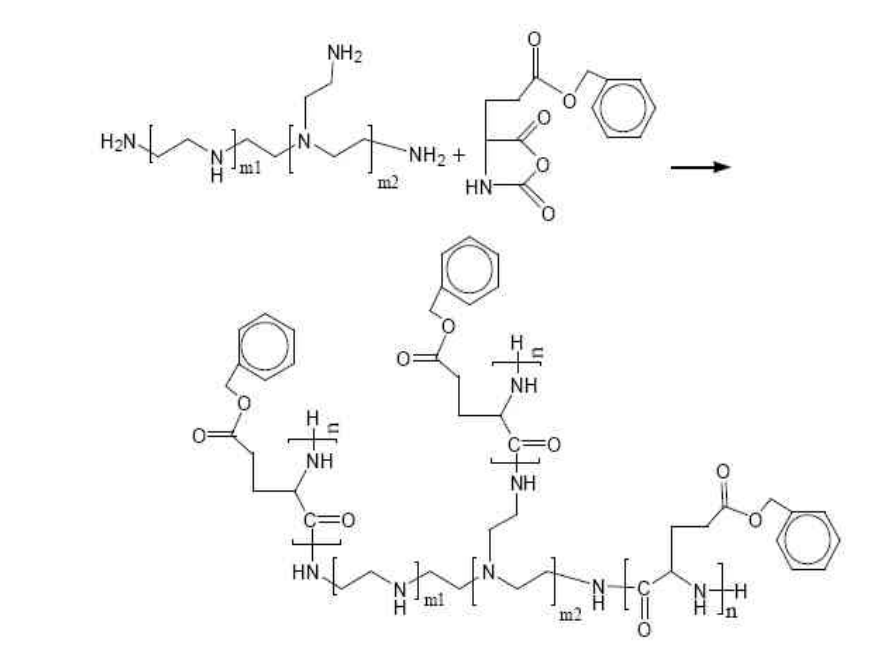

3.PEI +BLG-NCA=PEI-PBLG


將PEI 和BLG-NCA 分別溶于干燥的氯仿中，然后將兩者按一定比例混合在干燥的安瓶中室溫下反應72h 。反應結束后將反應液濃縮，對5 0 0ml氯仿透析48小時，中間換液四次。然后用過量的乙醚將產物沉降，過濾分離后真空干燥得到淡黃色的粉末狀產物。

超支化聚合物的應用與其分子結構緊密相關，可以作為高分子催化劑、光學材料、大分子引發劑和交聯劑等。
相關產品：
HBPO-s-PMMA 超支化聚3-乙基-3-羥甲基環氧丁烷-聚甲基丙烯酸甲酯

h-PCMS-g-PEMA-b-PMMA 聚對氯甲基苯乙烯-聚甲基丙烯酸乙酯-聚甲基丙烯酸甲酯

h-PCMS-g-PMMA-b-PBMA 聚對氯甲基苯乙烯-聚甲基丙烯酸甲酯-聚甲基丙烯酸丁酯

PEG-PEI-PBLG 聚乙二醇-聚乙烯亞胺-聚谷氨酸芐酯

h—PCMS—b—PMMA 超支化聚對氯甲基苯乙烯-聚甲基丙烯酸甲酯

h-PCMS-g-mPEG 超支化聚對氯甲基苯乙烯-聚乙二醇

PVDF-PVAc-PVA 聚偏氟乙烯-聚醋酸乙烯酯-聚乙烯醇

溫馨提示：西安瑞禧生物供應產品僅用于科研，不能用于人體，小編RL2022.9
