B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

具有三維交聯網狀結構的聚丙烯酸是一種合成的高吸水性樹脂，具備大量的親水基團，高吸水樹脂（SAP）作為一種功能高分子材料。聚丙烯酸具備親水性，常與其他物質結合，制備具有高吸水性的樹脂類產品。今天瑞禧生物小編分享聚丙烯酸修飾殼聚糖衍生物生成的樹脂：聚丙烯酸接枝羧甲基殼聚糖高吸水性樹脂。

具體制備方法，下面就和小編一起看看吧！

第一步：制備殼聚糖衍生物-羧甲基殼聚糖。
稱取2g殼聚糖于250 mL錐形瓶中,加入20 mL異丙醇,放入65℃恒溫水浴鍋中加熱并振蕩,溶脹1 h ;分4次加入適量的質量濃度為50%的NaOH溶液并攪拌,于65℃條件下堿化2 h ;稱取適量的氯乙酸,分多次加入,加完后反應5 h ;反應結束后,添加蒸餾水至溶解,用冰乙酸調pH值至7.0后抽濾,濾液依次用70%乙醇、無水乙醇洗滌，二次抽濾;然后將產物轉至培養皿,放置于65℃烘箱中干燥粉碎,即可得到羧甲基殼聚糖試樣。
第二步：制備聚丙烯酸接枝羧甲基殼聚糖高吸水性樹脂
稱取一定量的氫氧化鉀于去離子水中充分溶解,緩慢加入丙烯酸溶液,調節中和度至70%,不停攪拌使反應完全,冷卻備用;向一定體積的羧甲基殼聚糖溶解液中加入中和液,充分攪拌后加人1.19%引發劑.0.024%交聯劑,于65℃水溶液中攪拌反應,反應至產物粘稠狀時停止攪拌,繼續反應2~ 3 h ;將制得的產物置于65℃烘箱中干燥至質量恒定,然后粉碎得到粉末狀羧甲基殼聚糖接枝聚丙烯酸高吸水樹脂試樣。

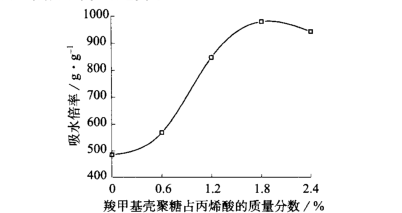

聚丙烯酸(PAA)因其良好的力學性能和生物相容性,還可以被用于制備水凝膠等生物醫用材料。

聚丙烯酸水凝膠相關內容：
pH敏感的聚(L-谷氨酸)-交聯聚丙烯酸水凝膠
pH敏感性羥乙基甲殼素-聚丙烯酸水凝膠
β-環糊精-聚丙烯酸水凝膠
魔芋葡甘聚糖-聚丙烯酸水凝膠
糠醛渣木質素-聚丙烯酸水凝膠
聚苯胺-聚丙烯酸水凝膠

殼聚糖-聚丙烯酸水凝膠

溫馨提示：西安瑞禧生物供應產品僅用于科研，不能用于人體，小編RL2022.9
