B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

有機/無機納米復合材料具有良好的性能特點，該材料在很多領域應用廣泛。近年來超疏水表面的研究逐漸成為焦點，現有報道可知超疏水表面的制備非常復雜難以大規模生產，據此有學者提供一種制備方法簡單，具有較好重復性，且能夠有效的把有機材料和無機材料結合起來的一種羧基化聚苯乙烯-二氧化硅復合超疏水涂層的制備方法，下面和瑞禧生物小編一起來看！

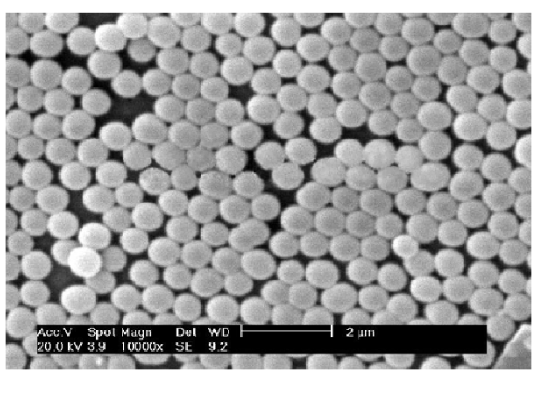

(1)聚苯乙烯種子微球的制備
將穩定劑和蒸餾水分別加入到醇類溶劑中，室溫攪拌均勻，在通氮氣的保護下，將引發劑和苯乙烯單體分別加入到上述溶液中，在50~100°C下，反應10~12小時，離心洗滌，制得聚苯乙烯種子微球，其中引發劑、穩定劑、蒸餾水、苯乙烯的質量比為1:5~10:25~30:95 ~100 ；
(2)羧基修飾的聚苯乙烯微球的制備
將步驟(1)中制備的聚苯乙烯種子微球和蒸餾水分別加入到醇類溶劑中，在通氮氣保護下，再分別加入引發劑、α-甲基丙烯酸和苯乙烯，在50~100°C下，反應20~24小時，干燥研磨成粉，制得表面帶有羧基的聚苯乙烯微球，其中引發劑、α -甲基丙烯酸、苯乙烯、聚苯乙烯種子微球、蒸餾水的質量比為1:15~20:35~40:105~110:4250~4300 ；
(3)二氧化硅包覆聚苯乙烯粒子的制備
將步驟(2)中制備的羧基化的聚苯乙烯微球加入到醇類溶劑中，超聲分散10~30分鐘，再分別加入氨水和正硅酸乙酯，室溫攪拌下反應20~24小時，干燥研磨成粉，得到二氧化硅包覆聚苯乙烯粒子，其中羧基化的聚苯乙烯微球、氨水和正硅酸乙酯的質量比為1:35 ~40:50 ~55 ;` (4)乙烯基修飾的二氧化硅包覆聚苯乙烯粒子的制備
將二氧化硅包覆聚苯乙烯粒子與帶反應性乙烯基的硅烷偶聯劑和氨水按照質量比為1:10~15:10~15的比例分別加入到醇類溶劑中，在25~35°C下，反應8~12小時，干燥研磨成粉，得到乙烯基修飾的二氧化硅包覆聚苯乙烯粒子；
(5)涂層溶膠的制備
將步驟(4)中制備的乙烯基修飾的二氧化硅包覆聚苯乙烯粒子和溶劑以質量比為1:5~10的比例室溫攪拌反應待用；
(6)在基底材料上涂膜
將步驟(5)中制備的混合溶液，通過旋涂或噴涂法均勻涂抹于基底材料表面，將其放入溫度為50~100°C的真空干燥箱中干燥10~12小時，取出后即得到羧基化聚苯乙烯-二氧化硅復合超疏水涂層。

相關內容

載銀多孔碳聚苯乙烯微球

聚苯乙烯/超高分子量聚乙烯合金包覆多孔SiO復合微球

POSS-酞菁銅-PS微球復合聚苯乙烯材料

聚苯乙烯微球表面形成鈷金屬有機骨架

含銪聚苯乙烯微球

羧基修飾聚苯乙烯微球

醛基修飾聚苯乙烯微球

苯肼基修飾聚苯乙烯微球

磺酸基修飾聚苯乙烯微球
