B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

聚苯乙烯(簡稱PS)是指由苯乙烯單體經(jīng)自由基加聚反應(yīng)合成的聚合物，PS是一種通用塑料，其體積電阻較高，是一種良好的電絕緣材料。據(jù)此有學(xué)者旨在提供一種經(jīng)濟、導(dǎo)電性能高的制備載銅納米級導(dǎo)電聚苯乙烯的方法，實現(xiàn)在分子級別上對聚苯乙烯材料進行分子結(jié)構(gòu)及尺寸、載銅量的可控設(shè)計。

下面瑞禧生物小編和大家一起來看聚苯乙烯微球載納米銅的制備方法：

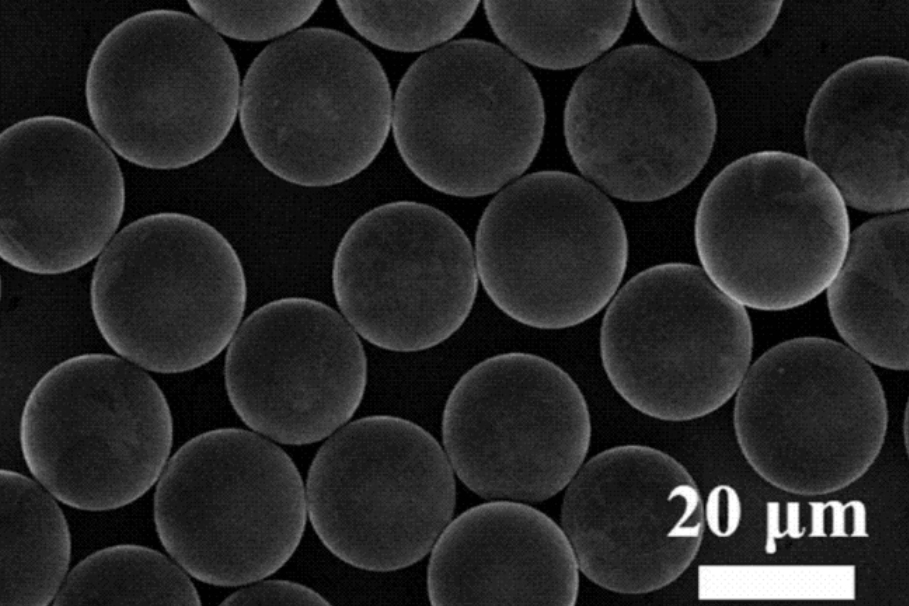

(1) 聚苯乙烯的制備:
將10-30g由苯乙烯、聚乙烯吡咯烷酮(PVP)與偶氮二異丁腈按質(zhì)量比為50-100:5_30:I組成的物料與10-300ml的乙醇溶液加入帶有攪拌裝置和冷凝裝置的容器中，在室溫下通入氮氣不少于0.5小時，然后攪拌反應(yīng)，將生成的產(chǎn)物用乙醇洗滌、干燥得聚苯乙烯；
(2)制備磺化聚苯乙烯微球溶膠:
取(I)制備的聚苯乙烯粉體3g，加入30ml濃硫酸中攪拌加熱至30-50°C，反應(yīng)2_5小時，磺化后的聚苯乙烯通過離心過 濾后用乙醇洗滌2-8次，再放入純凈水中呈溶膠狀，得磺化聚苯乙烯微球溶膠；
(3)制備載銅的納米級導(dǎo)電聚苯乙烯:
取(2)中磺化聚苯乙烯微球溶膠l_30g與40ml的物質(zhì)的量濃度為3*10-4-8*l(T4mOl/I的聚乙烯吡咯烷酮水溶液進行混合，再向前述溶液中快速加入3-20ml [Cu (NH3) 4]2+溶液，于室溫下攪拌0.5-3小時后，加熱升溫到50-80°C繼續(xù)攪拌4-9小時，最終產(chǎn)物通過離心過濾、去離子水洗滌、干燥后即得到載銅的納米級導(dǎo)電聚苯乙烯。上述方案的優(yōu)選方案是，所述步驟(1)中，所述乙醇溶液的質(zhì)量濃度為70-98%。所述步驟(1)中，所述攪拌反應(yīng)是在50_90°C下攪拌10-40小時；所述干燥時間為4-24小時。所述步驟(2)中濃硫酸的質(zhì)量濃度為90-99%。所述步驟(2)中，磺化聚苯乙烯微球溶膠的質(zhì)量濃度為1_10%。所述步驟(2)中使用的純凈水為超純水、蒸餾水或去離子水。所述步驟(3)中所述的[Cu(NH3)4]2+的物質(zhì)的量濃度為1.8*10^-5.9*10^mol/L.其中[Cu (NH3) 4]2+溶液是將CuSO4溶解于過量氨水中制得。

相關(guān)內(nèi)容

摻雜DG(dragon green)熒光染料聚苯乙烯微球

含Eu(DBM)_3(TPPO)_2聚苯乙烯熒光微球

聚苯乙烯紅色熒光微球

聚苯乙烯橙色熒光微球

聚苯乙烯綠色熒光微球

硼酸基團苝酰亞胺熒光分子聚苯乙烯共聚乳膠粒

鎳/聚苯乙烯/二氧化鈦(Ni/PSt/TiO_2)核殼結(jié)構(gòu)復(fù)合微球

海膽狀聚苯乙烯與α-氧化鐵復(fù)合結(jié)構(gòu)微球

聚苯乙烯/氧化石墨烯/CNTs復(fù)合微球
