B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

羧基化聚苯乙烯微球，是通過對聚苯乙烯微球進行改性，而將羧基引入其上，最終得到的具有羧基的聚苯乙烯微球。適用于羧基化微球的制備方法也有多種，目前主要使用的策略有兩種：一種是先將帶有羧基的單體與苯乙烯單體混合后，再進行聚合，即采用共聚改性的方法。另一種是采用接枝改性的方法去制備。

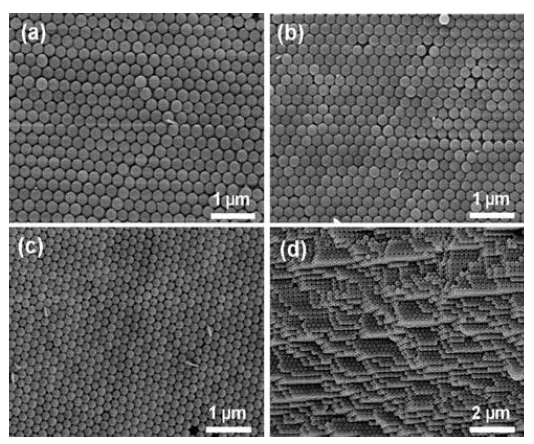

因此，如何提供一種羧基化聚苯乙烯納米微球及其制備方法與應用，使制備的聚苯乙烯納米微球進行羧基改性，同時保證改性后的微球粒徑大小均一，下面和瑞禧生物小編一起來看看羧基化聚苯乙烯納米微球的制備步驟，

將苯乙烯、羧基單體和引發劑混合，得到混合溶液a；
將穩定劑與乙醇溶液混合，得到混合溶液b；
混合溶液a與混合溶液b混合，反應得到羧基化聚苯乙烯納米微球。
優選的，所述羧基單體為馬來酸酐、丙烯酸、甲基丙烯酸和甲基丙烯酸甲酯中的一種或幾種。
優選的，所述引發劑為偶氮二異丁腈、過氧化二苯甲酰和過氧化乙酰中的一種或幾種。
優選的，所述穩定劑為聚乙烯吡咯烷酮、聚乙二醇和聚乙烯醇中的一種或幾種。
優選的，所述乙醇溶液為乙醇水溶液，其中乙醇與水的質量比為7:3～9:1。
優選的，所述步驟3)中的反應在300～600rpm的攪拌條件下進行，反應的溫度為60～80℃，反應的時間為6～10h。
優選的，所述苯乙烯、羧基單體、引發劑、穩定劑與乙醇溶液的質量比為10～45：1.5～8：0.3～1.2：1～30：100。

相關內容

三乙胺修飾聚苯乙烯微球(TPM)

磺酸修飾聚苯乙烯微球

納米修飾聚苯乙烯微球

載薄荷醇納米多孔PS微球

LA57接枝納米炭黑修飾聚苯乙烯微球

Ag納米粒子/聚苯乙烯復合微球

氧化鐵載苯乙烯和甲基丙烯酸P(St-MAA)磁性微球
