B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

今天瑞禧生物小編帶來一種帶核殼結構的聚丙烯酸偶聯聚苯乙烯PAA-PS復合微球的制備方法。

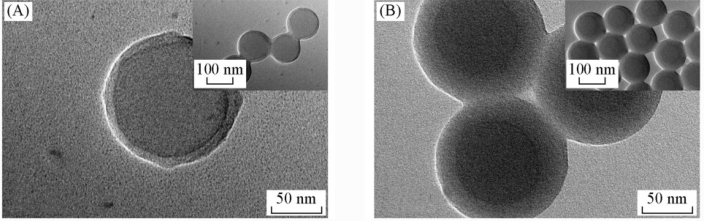

采用無皂乳液聚合法合成的PS微球的粒徑均一，平均粒徑約為100 nm圖(A).PS微球表面經AA聚合后形成的PS/PAA復合微球具有核殼結構特征圖(B)，平均粒徑約為120 nm。

制備過程如下：
先合成PS微球:得到白色粉末狀 PS。
以合成的PS微球為核,通過種子乳液聚合法合成具有交聯結構的PAA殼層。
1.稱取0.33 g干燥的PS，分散于90 mL水中,轉移至150 mL三頸反應瓶中,攪拌分散20 min(轉速400 r/min)。
2.將新鮮配制的5 mL 0. 014 g/mL NaOH水溶液與0.25 mL AA混合，加入0.082 g交聯劑MBA，
3.充分溶解后加入到PS微球分散液中,在氮氣保護下電動攪拌分散(轉速400 r/min)、水浴加熱升溫至70 ℃后，加入0.125 mL 0.95 mol/L APS水溶液引發聚合,
4.聚合反應進行4 h,產物用無水乙醇和水多次交替洗滌、以9000 r/min轉速離心分離，于-77℃下冷凍干燥24 h,得到白色粉末狀PS/PAA復合微球材料.
聚丙烯酸共聚物：

聚丙烯酸-聚乙烯吡咯烷酮 PAA-PVP

聚苯乙烯-聚丙烯酸-聚苯乙烯(PS-PAA-PS)

葉酸-聚苯乙烯-聚丙烯酸-聚苯乙烯聚合物/FA/PS-PAA-PS

聚醚樹枝體-聚丙烯酸  Dendr.PE-PAA

聚丙烯酸-甲基丙烯酸-丙烯酰胺P(AA-MA-AM)三元共聚物

聚(偏氯乙烯-丙烯酸甲酯)-b-聚丙烯酸  PVDC-b-PAA

聚丙烯酸-聚(γ-芐基-L-谷氨酸酯) PAA-PBLG

聚丙烯酸-b-聚(4-乙烯基吡啶)  PAA-P4VP

聚丙烯酸-辛基酚聚氧乙烯醚  PAA-g-C8PhEO10Ac

聚丙烯酸-b-聚甲基丙烯酸 N,N-二甲氨基乙酯(PAA-b-PDMAEMA)

聚丙烯酸-聚氨酯-丁烯醛   P(AA-PU-CA)

聚(2-甲基-2-噁唑啉)-聚丙烯酸  PMOXA-PAA

聚環氧琥珀酸接枝聚丙烯酸(PESA-g-PAA)

聚偏氟乙烯-六氟丙烯接枝聚丙烯酸PVDF-HFP-PAA

聚苯硫醚-聚丙烯酸  PPS-PAA

聚丙烯-聚丙烯酸  PP-PAA
