- 029-86354885
- 18392009562
互穿聚合物網絡(IPN):由兩種或兩種以上聚合物通過網絡互穿纏結而形成的一類獨特的聚合物共混物或聚合物合金。IPN特有的強迫作用能使兩種性能差異很大或具有不同功能的聚合物形成穩(wěn)定的結合,從而實現組分之間性能的互補。
下面瑞禧小編和大家一起來看通過凍融法制備具有不規(guī)則孔道結構的水凝膠。
主要過程:高分子量PVA(H-PVA,Mw=160k)和低分子量PVA(L-PVA,Mw=100k)分別以質量分數9%和3%溶解于去離子水中;通過不同循環(huán)次數的-10℃ 16h→室溫8h凍融過程,制備水凝膠;將水凝膠用去離子水浸泡7天以去除未參與凝膠化的聚合物。

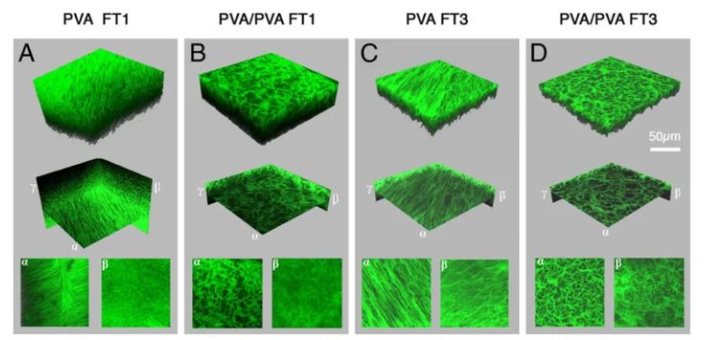

上圖展示了單組分PVA及雙組份PVA水凝膠不同凍融(FT)次數后的水凝膠微觀結構。結果顯示單一組分PVA水凝膠其微觀結構較為均一,隨凍融次數增加,其微觀網絡略分離化。雙組份PVA水凝膠微觀結構明顯更為復雜,表現出多孔結構,且隨著凍融次數增加,微觀相分離更加明顯,孔隙增大。
相關產品
聚丙烯酰胺/海藻酸鈉/纖維素納米纖維半互穿網絡結構復合水凝膠
PAM/SA/CNFs半互穿網絡結構復合水凝膠
海藻酸鈉和聚N-異丙基丙烯酰胺半互穿網絡水凝膠
PAAm/HACC半互穿網絡水凝膠
聚丙烯酰胺-殼聚糖季銨鹽半互穿網絡水凝膠
pH響應PAAm-g-PEG/PVP半互穿網絡水凝膠
聚(丙烯酰胺-g-聚乙二醇)/聚乙烯吡咯烷酮接枝交聯結構的半互穿網絡水凝膠
羧甲基纖維素鈉/聚(N-異丙基丙烯酰胺)半互穿網絡水凝膠
PNIPAAm/CMC半互穿網絡水凝膠
木聚糖基半互穿網絡水凝膠
序號 | 新聞標題 | 瀏覽次數 | 作者 | 發(fā)布時間 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制備過程 | 744 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制備過程-瑞禧科研 | 663 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,疊氮化超支化聚苯乙烯高分子聚合物的制備過程 | 773 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide疊氮Azido偶聯線性聚苯乙烯雙鏈的制備過程 | 719 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,雙疊氮官能團修飾聚苯乙烯的制備方法 | 678 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,疊氮Azide修飾聚苯乙烯/高分子聚合物的制備過程 | 848 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,疊氮N3/ZAD修飾叔丁酯化合物的制備方法 | 693 | 瑞禧生物 | 2023-03-14 |
