B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

超薄二維納米材料作為新興材料其中包括二維過渡金屬碳化物/氮化物/碳氮化物(MXene)，因其良好的導電性和親水性，應用于儲能、催化、光電領域。研究發現有機堿刻蝕剝離二維MXene納米片的方法；在此基礎上，通過四甲基氫氧化銨(TMAOH)同步面內切割以及層間插層多層MXene的作用，得到了單層、超小的MXene納米片。下面針對二維碳化鈦的光學穩定性和可控設備進行表征。
　

通過使用低濃度的HF對Ti3AlC2晶體進行表面去鈍化的活化處理，再向其中添加TMAOH進行選擇性刻蝕和插層，輔以剪切力剝離，后得到Al(OH)4-修飾的Ti3C2納米片。這種具有Al(OH)4-表面修飾的Ti3C2納米片的橫向尺寸為0.5-1μm，厚度為1.6-2.0nm，并且展現出特別的近紅外吸收能力，在808 nm處的質量消光系數達到了29.1 Lg-1cm-1，超過了傳統的光熱材料。

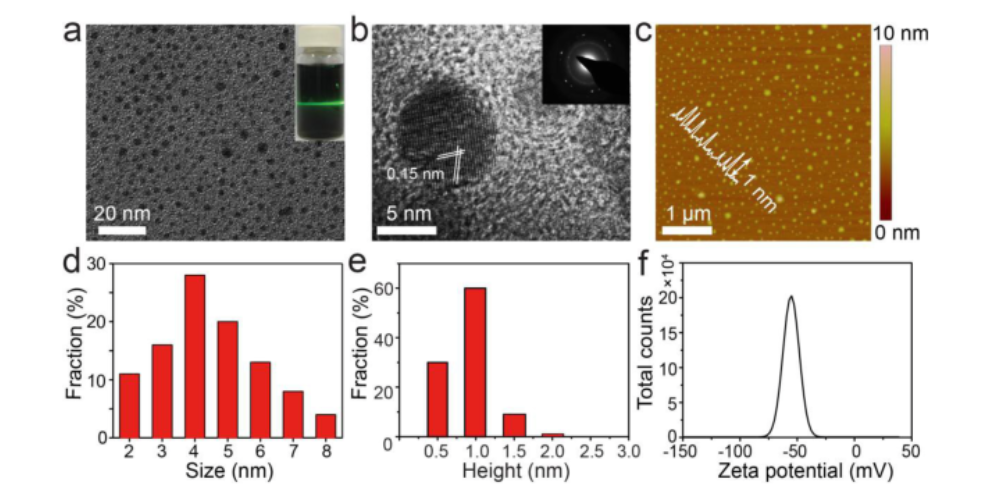

通過使用高濃度的HF對Ti3AlC2 晶體進行選擇性刻蝕，再向其中添加TMAOH進行插層、面內切割和超聲剝離，得到超小Ti3C2納米片。這種超小Ti3C2納米片的橫向尺寸為2-8 nm，厚度為1.5-4 nm，展現出明亮且可調的光致熒光以及波長依賴特性。而且還保留了多層MXene(TisC2T)的結構特征并且體現了極好的化學穩定性。耐氧化能力更強。

結果表明：兩種TisC2 納米片進行了光學性質方面的表征，發現TisC2納米片的光學性質與其表面官能團的組成以及尺寸息息相關，超小Ti3C2納米片因為尺寸效應的影響展示了強烈的紫外吸收以及激發波長依賴特性的光致熒光行為。Al(OH)4-修飾Ti3C2納米片具有更好的抗氧化性和獨特的近紅外吸收能力；可以應用光動力方面。



相關科研產品：

NH2-MIL-125(Ti) CAS號：1309760-94-8
ED-MIL-101(Cr) CAS號：1041469-06-0
碳化鈦(Ti3C2Tx) MXene少層分散液(NMP) CAS號：12363-89-2
小片徑碳化鈦MXene薄層分散液 CAS號：12363-89-2
碳化鈦（Ti2CTx）MXene多層納米片 CAS號：12363-89-2
碳化鈮(Nb2CTx )MXene少層分散液(NMP) CAS號：12069-94-2
碳化鈮(Nb2CTx) MXene多層納米片 CAS號：12069-94-2
碳化鈮(Nb4C3Tx) MXene多層納米片 CAS號：12069-94-2
多層Ti3C2 mxene原位負載納米銀 CAS號：12363-89-2
