B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

碳納米管(CNTs)經(jīng)常應用于電化學傳感器，可作為燃料電池的催化劑載體。通過化學氣相沉積等方法制備的原始碳納米管表面不帶有任何極性基團，管與管之間往往聚集成束，且?guī)缀醪蝗苡谌魏纬Ｒ?guī)溶劑，這些因素限制了碳納米管在許多領域的應用，因此常常需要對其進行化學改性，才可以擴展其應用。

碳納米管的羧基功能化：

稱取100 mg SWCNTs，在60 mL稀硝酸溶液(2.6M)中超聲30 min使其分散均勻,120。C下回流12h后將分散液倒入500mL二次水中稀釋,用0.45μm的PTFE微孔濾膜抽濾分散液。二次水洗滌數(shù)次后，將濾餅置于100 mL圓底燒瓶內(nèi)，緩慢滴入60 mL混酸( 98% H2SO4，65% HNO3，v/v= 3:1)，然后在室溫下超聲1 h。對分散液重復抽濾、二次水洗滌，直至濾液的pH值接近7,得到羧基化的單壁碳納米管( SWCNT-COOH)。

碳納米管的巰基功能化：
250 mL圓底燒瓶中加入12 mg SWCNT-COOH和50 mL鹽酸溶液(1.0 M)。超聲分散1h后，加入1.0g4, 4二氨基二苯二硫醚，將反應物冰浴冷卻至0℃,攪拌下緩緩滴加亞硝酸鈉水溶液( 280 mg亞硝酸鈉溶于10 mL二次水中)。反應
1h后升溫至40℃，繼續(xù)攪拌2h。冷卻至室溫后加入50mL乙醇、50mL乙腈和520 mg三苯基磷(PPh3)， 攪拌1 h后用0.45 μm的聚四氟乙烯膜抽慮產(chǎn)物，反復用二次水洗滌(50 mLx5)，再用乙醇洗滌( 50 mLx5)。得到羧基及對苯硫酚修飾的碳納米管(f-SWCNT)。

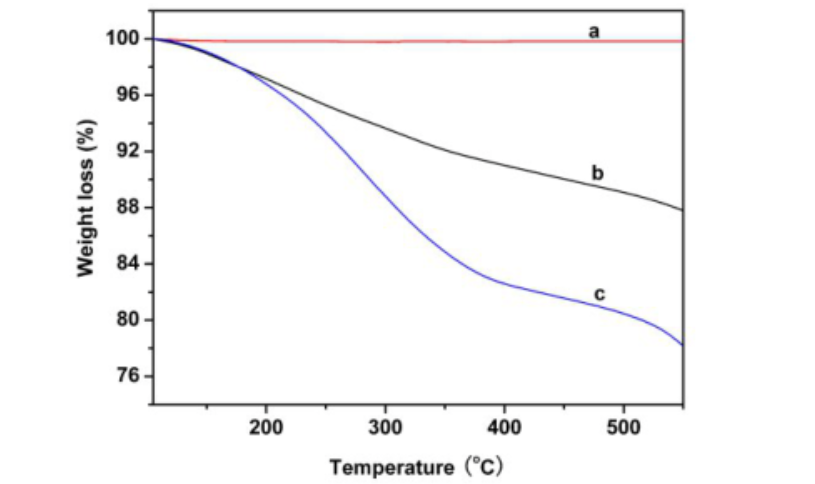

碳納米管(CNTs)的功能化修飾后，通過碳納米管表面引入巰基和羧基官能團，分別得到的產(chǎn)物，能夠很好賦予碳納米管管身極強的化學穩(wěn)定性。另一方面，碳納米管的端帽和管身缺陷部位具有相對較高的化學反應活性，可以應用于甲醇燃料電池(DMFCs)方面的研究。


相關科研產(chǎn)品：

稀土修飾UCNPS上轉(zhuǎn)換納米顆粒
聚丙烯酸(PAA)包覆油溶性的上轉(zhuǎn)換熒光納米材料
上轉(zhuǎn)換熒光納米材料
上轉(zhuǎn)換發(fā)光納米粒偶聯(lián)光敏劑孟加拉玫瑰紅
上轉(zhuǎn)換納米復合材料
二氧化硅上轉(zhuǎn)換納米顆粒
納米金棒修飾稀土上轉(zhuǎn)換發(fā)光材料
金納米棒二聚體修飾上轉(zhuǎn)換納米顆粒
核殼結(jié)構(gòu)上轉(zhuǎn)換納米顆粒
NaYF4摻雜上轉(zhuǎn)換納米顆粒
NaErF4核/NaYbF4殼結(jié)構(gòu)稀土上轉(zhuǎn)換納米顆粒
近紅外光激發(fā)的上轉(zhuǎn)換核殼微米棒
TiO2二氧化鈦修飾上轉(zhuǎn)換發(fā)光材料
UCNPs稀土摻雜上轉(zhuǎn)換熒光探針
稀土上轉(zhuǎn)換納米顆粒表面花菁染料配體
活化脂功能上轉(zhuǎn)換納米顆粒
水溶性葉酸功能化的上轉(zhuǎn)換納米粒子
