B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

準確稱量不同比例價態鐵源溶于適量H2O中，加入H3BTC,超聲20分鐘，攪拌均勻，然后裝入100mL的帶有聚四氟襯里的不銹鋼反應釜中，升溫至150C，恒溫反應24h,快速冷卻至室溫。產物分別用H2O及EtOH洗滌至溶液無色,所得產物在50C空氣下干燥即可得到預處理橙黃色粉末狀樣品。

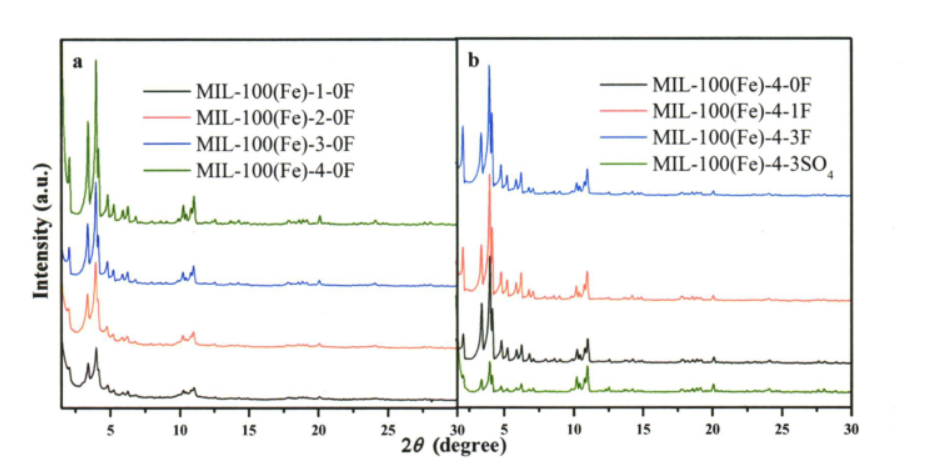

如上圖所示：不同價態比例鐵源晶化的MIL-100(Fe)可知，隨著二價鐵含量的增加，MIL-100(Fe)的結晶度逐漸增加，當只含有二價鐵作為鐵源時，其結晶度達到較大值。這說明晶化過程中鐵源價態的改變使MIL-100(Fe)的孔道結構比表面積等晶體結構特征發生一定的改變。

結果表明：相對于二價鐵源晶化的產物, 引入氫氟酸后，MIL-100(Fe)樣品都具有較高的結晶度，表明其晶化過程得到了一定的促進，并且保持MIL-100(Fe)本身結構不變。在以硫酸亞鐵作為鐵源的前提下，引入氫氟酸作為礦化劑，從而使樣品的晶體粒徑由2μm增大至20μm左右。隨著晶粒尺寸的增大，晶體逐漸形成規則的多面體。為將來的工業化奠定了重要的基礎。



相關科研產品：

MOF-808(Zr) CAS號：1579984-19-2
NH2-UiO-66 CAS號：1260119-00-3
ZIF-64 CAS號：17339-44-5
MIL-125(Ti) CAS號：1193372-03-0
NH2-MIL-125(Ti) CAS號：1309760-94-8
ED-MIL-101(Cr) CAS號：1041469-06-0
碳化鈦(Ti3C2Tx) MXene少層分散液(NMP) CAS號：12363-89-2
小片徑碳化鈦MXene薄層分散液 CAS號：12363-89-2
碳化鈦（Ti2CTx）MXene多層納米片 CAS號：12363-89-2
碳化鈮(Nb2CTx )MXene少層分散液(NMP) CAS號：12069-94-2
