B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

稀土納米材料，綜合了稀土材料的光學特性和納米材料的小尺寸效應，在生物標記領域有廣闊的應用前景。其中六方晶型NaYF4為基質，稀土共摻雜的熒光材料是發光效率較高的。但NaYF4本身水溶性不高，而合成過程中使用的表面活性劑等物質更使其難溶于極性溶劑，阻礙了其生物應用，所以對NaYF4進行表面修飾十分重要。
首先低溫油相合成了NaYF4基質材料并進行稀土摻雜，然后選用聚丙烯酸(PAA)對其進行表面修飾，制備NaYF4:Ln/PAA復合粒子。此外，為消除有機配體帶來的熒光猝滅，合成了綜合性能更佳的NaYF4:Ln/NaYF4/PAA納米復合材料。
下面按照如下幾個方面展開：首先采用反膠束法在常溫下制備了幾乎純六方晶型的基質材料NaYF4納米粒子，在此基礎上摻雜稀土離子，制備了上轉換發光的NaYF4：Yb,Er(Tm)和下轉換發光的NaYF4：Eu。對稀土發光材料用X射線衍射(X-ray diffraction analysis,XRD)，透射電子顯微鏡(transmission electron microscopy,TEM)，傅里葉變換紅外光譜(fourier transform spectroscopy,FTIR)和熒光光度計(fluorescence spectroscopy)進行表征。

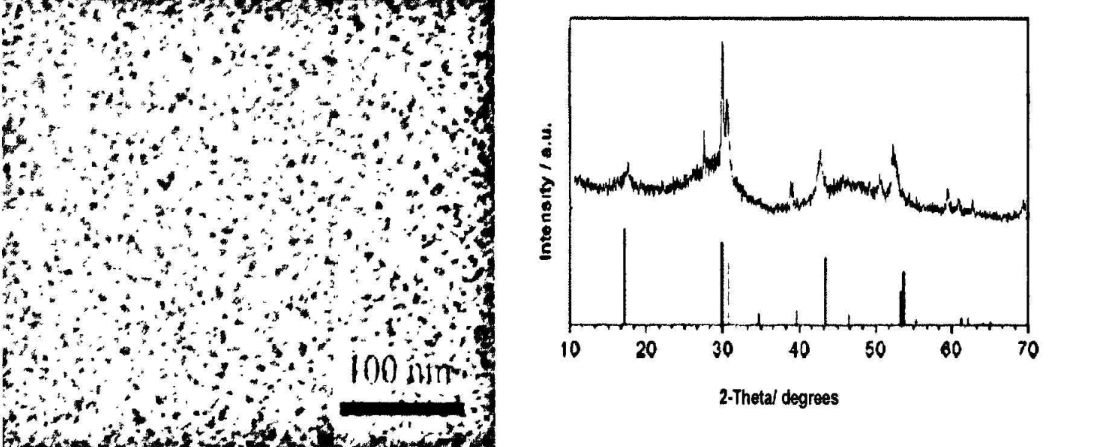

結果表明：NaYF4基質材料是粒徑在8nm左右六方晶形納米晶，稀土摻雜后熒光性能良好，但是納米粒子外部被表面活性劑油酸鈉所包裹，有進一步表面修飾的必要。　　
其次，采用三種不同的方法進行表面修飾研究：
①用配位交換法對NaYF4:Ln進行表面修飾，該方法反應條件溫和，過程簡單，合成的NaYF4:Ln/PAA復合粒子直徑小，平均直徑10nm，但復合粒子的分散性欠佳，而且大幅降低材料的熒光性能；
②用微乳液法對NaYF4:Ln進行表面修飾，合成的NaYF4:Ln/PAA復合粒子的分散性較好，平均直徑15nm，對上轉換發光性能影響不大，但是降低下轉換發光性能，反應過程復雜，能耗大；
③用原位聚合法對NaYF4:Ln進行表面修飾，形成了分散性良好的NaYF4:Ln/PAA復合納米微球，熒光性能佳，但是納米粒子直徑較大，平均100nm左右，最小也有50nm。綜合來看，經過原位聚合法的到的復合粒子除了粒徑較大外，綜合性能較佳，接近生物應用的要求。　　

為了減少聚合物帶來的熒光猝滅，在表面修飾前，先用反膠束法合成NaYF4:Ln/NaYF4核殼粒子，NaYF4殼消除了內部發光核NaYF4:Ln的表面缺陷，使晶型更加完整。然后通過配位交換法來制備NaYF4:Ln/NaYF4/PAA納米復合材料。

熒光測試結果表明，NaYF4:Ln/NaYF4/PAA的熒光強度比NaYF4:Ln/PAA明顯增強。此外，探究稀土摻雜量對復合材料熒光性能的影響。在上轉換材料NaYF4:Yb,Er(Tm)/NaYF4/PAA中，改變敏化劑Yb3+和激活劑Er3+(Tm3+)的配合摻雜比，能夠改變發光的顏色。在下轉換材料中，Eu3+直接被激發，通過改變Eu3+濃度，找到熒光強度最強的摻雜量。

相關科研產品：

NaYF4:Yb,Er稀土摻雜上轉換納米顆粒
NaYF4:Yb,Tm摻雜上轉換納米顆粒
稀土NaYF4:Yb摻雜上轉換熒光顆粒
稀土Tm@NaYF4摻雜稀土上轉換顆粒
5nm超小粒徑稀土上轉換納米顆粒
BSA牛血清白蛋白修飾上轉換納米顆粒
HAS人血清白蛋白修飾上轉換納米顆粒
介孔硅包覆稀土上轉換負載光敏劑
巰基修飾二氧化硅包裹稀土上轉換顆粒
上轉換納米材料NaYF4:Yb,Er
介孔空心氧化鈰稀土上轉換發光納米材料(Ce-UCNPs)
帶正電荷稀土摻雜上轉換納米顆粒
PVP聚乙烯吡咯烷烔包覆稀土上轉換顆粒
聚丙烯酸PAA修飾稀土上轉換納米顆粒
UCNP-Fe3O4四氧化三鐵稀土上轉換復合物
BSA-Gd修飾稀土上轉換納米顆粒
ZnO氧化鋅包裹上轉換納米顆粒
二氧化鈦TiO2修飾上轉換納米顆粒
摻雜Gd的上轉換發光納米晶
稀土摻雜TiO2納米材料
FA葉酸修飾的黑磷片(BPS)納米材料
聚乙二醇稀土上轉換納米顆粒mPEG-UCNPs
葉酸水溶性稀土摻雜上轉換納米材料
親和素修飾上轉換納米顆粒
鏈霉親和素修飾上轉換發光顆粒SA@UCNPs
Ce6/ICG脂質體定制合成
稀土上轉換/硅基納米復合材料
Protein A修飾稀土上轉換納米顆粒
PLL聚賴氨酸修飾上轉換發光粒子
PGA聚谷氨酸修飾稀土上轉換發光材料
Con A-UCNPs刀豆球蛋白修飾上轉換發光顆粒
過氧化氫酶修飾上轉換納米顆粒
胰島素修飾上轉換納米發光顆粒
HRP-UCNP辣根過氧化氫酶上轉換納米粒子
透明質酸修飾上轉換納米顆粒
海藻酸鈉修飾上轉換納米顆粒
