B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

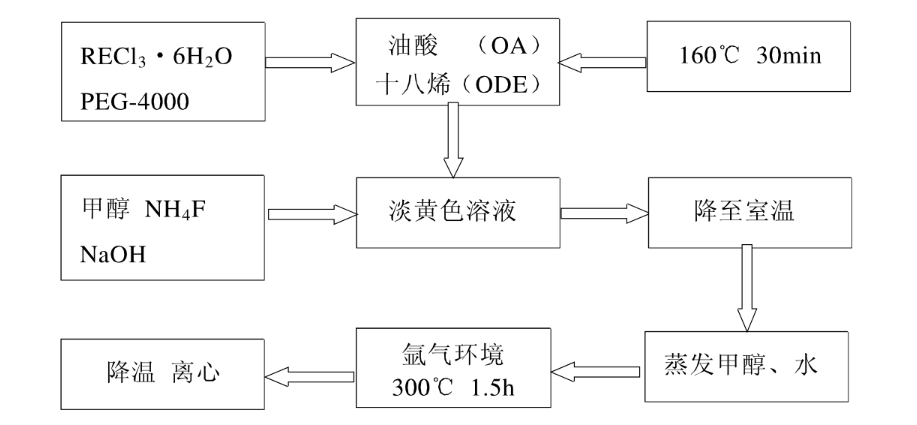

納米粒子表面修飾有油酸基團，可以很好的分散在有機溶劑中。為了的得到水溶性的納米粒子，我們在反應環境中加入PEG-4000,即在稀土氯化物溶解在油酸和十八烯溶液中時就加入PEG-4000。具體的實驗步驟如下圖所示：
(1)采用稀土鹽RECl3-H2O提供Y3+,Yb*+/Tm3+,按反應物配比稱量樣品:0.79mmolYCl3-6H2O,0.01mmol TmCl3-6H2O、0.2mmolYbCl3-6H2O。
(2)把稀土鹽和PEG-4000 加入到盛有一定比例油酸(OA)和十八烯(ODE)的三頸瓶中,在氬氣環境下攪拌加熱到160°C形成均勻溶液，然后冷卻到室溫。
(3)將溶有一定量NaOH(4mmol),NH4F(6mmol)的10ml甲醇溶液放在攪拌器中加熱攪拌，攪拌均勻后緩慢加入步驟(2)制得的溶液中,再攪拌30min。
(4)緩慢加熱,待三頸瓶中溶液沸騰時把封口膜拆開，使三頸瓶接口敞開(蒸發甲醇),繼續加熱到100°C,保持十分鐘使水完全蒸發。
(5)將三頸瓶接口處封好,繼續加熱攪拌,溫度到達300°C時記下時間，3h后將加熱關閉，自然降溫。
(6)降到室溫后1h在三頸瓶中加入酒精，再攪拌1h，關閉攪拌使其沉淀。
(7)用環己烷和無水乙醇洗滌樣品,然后用離心機離心,選擇離心機轉速為5000rpm,時間設定為5min,多次離心以清洗制備的NaYF4:20%Yb3+/1%Tm3+樣品。然后將清洗得到的樣品用真空干燥箱干燥得到干燥的樣品粉末。

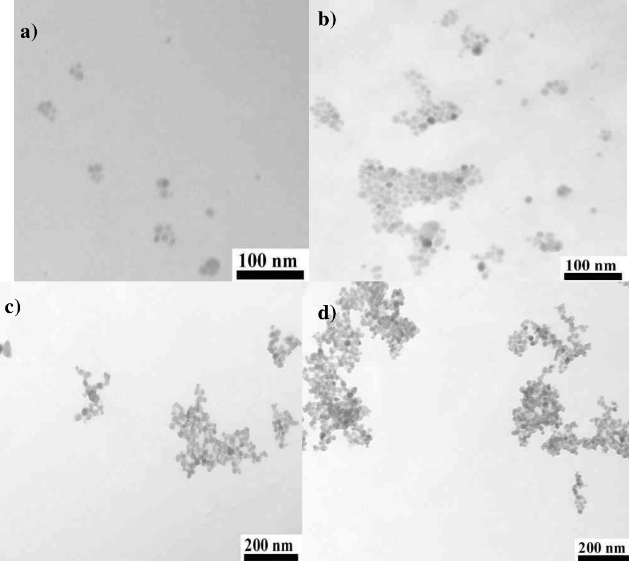

上圖中實驗中,改變了PEG-4000 的量,制備了不同的樣品。PEG-4000 的量分別為1g、2g、3g、 5g、6g、10g、 15g、20g，當PEG-4000的量為1-10g 時，制備的樣品粉末中加入去離子水,得到了透明澄清溶液; PEG-4000的量大于10g時，反應過程中PEG-4000的作用導致反應體系變得粘稠，制備得到的樣品不易清洗。對PEG-4000的量為1-10g條件下制備的納米粒子進行TEM測試，制備的納米粒子形狀為球形，具有較好的分散性。

相關科研產品：
聚電解質分子刷包覆的上轉換納米粒子
功能性上轉換納米顆粒NaYF_(4):Yb/Tm
載阿霉素上轉換納米顆粒
肝素修飾上轉換納米發光顆粒
凝集素修飾上轉換納米顆粒WGA@UCNPs
水溶性二氧化硅上轉換納米顆粒
羧基功能化二氧化硅上轉換納米顆粒
氨基功能化水溶性稀土上轉換發光顆粒
聚丙烯酸修飾UCNPS顆粒
PEG修飾的稀土上轉換發光顆粒
稀土摻雜上轉換納米棒/微米棒（近紅外發光）
綠色熒光蛋白（GFP）修飾稀土上轉換納米顆粒
光敏分子ONA修飾稀土上轉換納米顆粒
10nm的近似球形NaYF4: Yb,Er上轉換熒光納米晶(也可以納米探針)
上轉換納米粒子@金屬有機框架的近紅外響應藥物
高摻Tb~(3+)上轉換納米顆粒
內吞上轉換納米顆粒
高色純度紅光上轉換納米顆粒材料：LiErF:Tm@LiYF
紅光Mn2+摻雜NaYF4∶Yb3+/Er3+上轉換納米粒子
負載吲哚菁綠的介孔二氧化硅包裹上轉換納米顆粒
鐿和銩摻雜的上轉換納米材料
稀土離子共摻鐵酸鉍上轉換納米顆粒
