B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

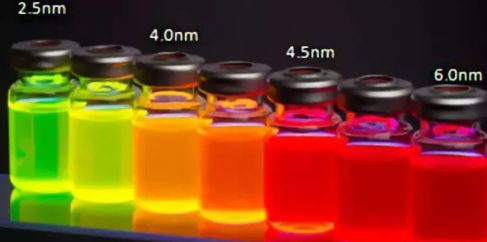

量子點(Quantum dot)材料是一種納米級別的半導(dǎo)體材料，三個維度尺寸均在納米數(shù)量級。量子點一般為球形或類球形，其直徑常在2-20 nm之間，主要由ⅡB-ⅥA、ⅢA-ⅤA或者ⅣA-ⅥA族元素構(gòu)成。

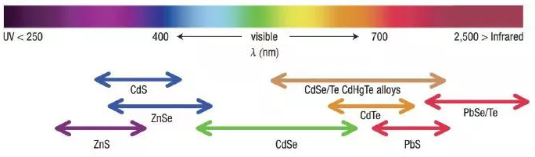

水溶性量子點的制備

采用膠體化學(xué)法在有機體系中制備量子點，其疏水表面限制了量子點在生物環(huán)境中的應(yīng)用。因此在與生物分子偶聯(lián)之前，必須先將其表面用一定的雙功能基團修飾，使其具備一定的水溶性同時又能與生物分子偶聯(lián)。

方法一：

1、 直接用3-(巰基丙基)三氧甲基硅烷(MPS)取代氧化三辛基磷(TOPO)保護的（CdSe）ZnS量子點上的TOPO分子；

2、 再將三氧甲基硅烷水解，便在量子點的表面形成了一層帶有二氧化硅/硅氧烷的殼；

3、 后再將量子點與一些雙功能的甲氧基化合物（如氨基丙基三甲氧基硅烷、三甲氧基丙基脲等）反應(yīng)，便制成了水溶性的量子點。

方法二：

1、 直接吸附一些雙功能配基，如Chan等將巰基乙酸和一種有機堿加入到TOPO保護的量子點的氯仿溶液中；

2、 在有機堿將巰基和羧基上質(zhì)子奪去后，量子點表面的Cd2+和Zn2+可通過靜電引力與巰基乙酸相結(jié)合，量子點便可以從有機溶劑中沉淀出來，從而獲得水溶性量子點。

硅烷化的QDs有很好的穩(wěn)定性，但是每次只能制得微克量級的量子點，而且在中性pH條件下，量子點表面殘留的硅氧基易導(dǎo)致凝膠或沉淀生成。相應(yīng)地，通過直接吸附巰基乙酸雖然每次可獲得數(shù)克水溶性量子點，但巰基乙酸不穩(wěn)定，很容易從量子點表面脫附，從而導(dǎo)致量子點團聚和沉淀。

兩種制備方法：

一種方法是通過疏水作用和離子相互作用在量子點表面包被一層蛋白質(zhì)，初步結(jié)果表明蛋白質(zhì)包被的QDs在緩沖液中至少能穩(wěn)定存放兩年，其量子產(chǎn)率也與在氯仿中制得的QDs差不多；

另一種方法是先制備內(nèi)部鏤空的高分子小球（micell），然后將量子點裝入高分子小球的孔隙中，如將未進行任何表面改性的（CdSe）ZnS量子點直接裝入由聚乙二醇（PEG）、磷脂酰乙醇胺(PE)和磷脂酰膽堿（PC）混合組成的磷脂高分子微球的疏水核心，這樣制成的量子點微球大小均勻，形狀規(guī)則，幾乎不存在團聚情況。
