B站免费版入口,宝贝腿开大点我添添你,亚洲国产一区二区,99久久夜色精品国产亚洲AV卜

單螺桿擠出機(jī)因其生產(chǎn)效率高、適應(yīng)性好而被廣泛應(yīng)用于聚合物成型領(lǐng)域。作為聚合物加工中最基本的設(shè)備之一，它具有結(jié)構(gòu)簡(jiǎn)單、操作方便、連續(xù)擠出工藝、維護(hù)成本低等特點(diǎn)。

停留時(shí)間分布是指材料顆粒從起點(diǎn)到出口點(diǎn)保留在反應(yīng)器中的時(shí)間。在擠出過(guò)程中，所述流體的停留時(shí)間分布不僅表征軸向混合擠出機(jī)的能力，而且也直接影響的流動(dòng)時(shí)間和聚合物熔體色散能力; 這樣，停留時(shí)間分布在單螺桿擠出機(jī)[熔融加工的聚合物的一個(gè)重要參數(shù)。

在聚合物擠出過(guò)程中，由于其獨(dú)特的粘彈性，粘度會(huì)受到溫度和剪切速率的極大影響。不幸的是，小分子不具有該特性。因此，在特定條件下，小分子不能完美地模擬聚合物在擠出過(guò)程中的流動(dòng)狀態(tài)。換句話說(shuō)，小分子不能用作聚合物的示蹤劑。

制備步驟如下：

進(jìn)一步純化后，使用St，除去阻聚劑和水，并進(jìn)行減壓蒸餾。

通過(guò)溶解在氯仿中，在甲醇中沉淀并在室溫下真空干燥來(lái)純化BPO（AR）。

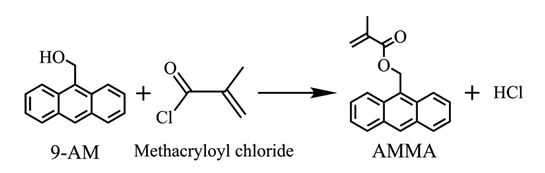

通過(guò)甲基丙烯酰氯和9-AM的取代反應(yīng)制備該單體。

首先，將10.0 g的9-AM和58.7 mg的DMAP分散在150 mL甲苯中。

其次，將7.8mL吡啶加入到混合物中，并將溶液冷卻至0℃。

用注射器滴加7.5g的甲基丙烯酰氯以確保總添加時(shí)間超過(guò)10min，并在0℃下攪拌1h，然后在25℃下攪拌3h。

反應(yīng)完成后，將反應(yīng)產(chǎn)物用1mol / L HCl，4wt％NaOH和飽和NaCl溶液重復(fù)洗滌至少3次。

反應(yīng)產(chǎn)物經(jīng)Na 2 SO 4干燥。，過(guò)濾并真空蒸餾。通過(guò)從六亞甲基中重結(jié)晶來(lái)純化獲得的黃色結(jié)晶產(chǎn)物。

反應(yīng)完成后，將產(chǎn)物冷卻至室溫，并將反應(yīng)溶液緩慢倒入適當(dāng)體積的冷無(wú)水甲醇（0℃）中，將固體與液體分離。

隨后，將固體與適當(dāng)體積的甲苯混合，使得產(chǎn)物可以完全溶解。重復(fù)該過(guò)程至少三次。

將溶液用適量的n超聲清洗3次。確保庚烷完全除去未反應(yīng)的單體和引發(fā)劑。再將所得產(chǎn)物在室溫下干燥5小時(shí)，在30℃下真空干燥12小時(shí)，并在60℃下真空干燥24小時(shí)。

共聚產(chǎn)物的GPC測(cè)試結(jié)果只有一個(gè)大分子洗脫峰，沒(méi)有小分子的洗脫峰。因此，產(chǎn)物僅是一種沒(méi)有副產(chǎn)物和小分子殘基的聚合物。合成產(chǎn)物P（St-co-AMMA）具有一定的熱穩(wěn)定性，使用大分子示蹤劑P（St-co-AMMA）表征聚苯乙烯在單螺桿擠出機(jī)中的停留時(shí)間分布。通過(guò)實(shí)驗(yàn)，示蹤劑的添加量并沒(méi)有影響聚苯乙烯在單螺桿擠出機(jī)中的停留時(shí)間分布，螺桿速度的差異改變了停留時(shí)間分布，螺桿速度影響了單螺桿擠出機(jī)的混合能力。

 共聚物相關(guān)衍生物:

P(L-Alanine)-PBLG 聚(L-丙氨酸)-聚谷氨酸芐酯

P(L-Leucine)-PBLG 聚(L-亮氨酸)-聚谷氨酸芐酯
POEGMA-b-PGMA    聚(甲基丙烯酸寡聚乙二醇酯)-聚(甲基丙烯酸縮水甘油酯)
(PPI(-SH)-b-P3HT)     聚苯異腈-聚噻吩二嵌段共聚物
PLLA-b-PEG-b-PLLA共聚物  聚L-丙交酯-聚乙二醇-聚L-丙交酯
PEG- P(L-lysine)-p(L-Cysteine)    聚乙二醇-聚賴氨酸-聚半胱氨酸
PEG-b-PDMAM  聚乙二醇-b-聚甲基丙烯酸二甲胺乙酯兩嵌段共聚物
PB-g-SAN接枝共聚物  聚丁二烯接枝（苯乙烯/丁腈）共聚物
PDMS-g-PEO-Hep 接枝共聚物 聚二甲基硅油-聚氧乙烯-Hep
WPS-g-POE 廢聚苯乙烯-g-聚烯烴彈性體
PEO-PMAA-PSt 聚醚-聚甲基丙烯酸-聚酯纖維
PECH-PEO-PAGE 聚醚季銨鹽-聚環(huán)氧乙烷-聚烯丙基縮水甘油醚
P(MMA-co-tBMA)共聚物 聚甲基丙烯酸-co-甲基丙烯酸叔丁酯
P(HEMA-co-PDSEMA)單鏈聚合物  聚甲基丙烯酸-2-羥乙酯-co-PDSEMA
PSn-PCEMAm  聚苯乙烯-聚（甲基丙烯酸2-肉桂酰基乙基甲基酯）
PS-b-PtBA-b-P(DEA-co-DMA)  聚苯乙烯-b-聚丙烯酸叔丁酯-b-聚N,N-二乙基丙烯酰胺-co-聚N,N-二甲基丙烯酰胺
